Основное назначение гидравлической силовой установки
А гидравлический силовой агрегат (HPU) существует для одной фундаментальной цели: для преобразования электрической или механической энергии в управляемую гидравлическую энергию — жидкость под давлением — которую можно передавать, направлять и использовать для выполнения полезной механической работы на расстоянии. Это центральный источник энергии любой гидравлической системы, генерирующий поток и давление, необходимые приводам, двигателям и цилиндрам для перемещения грузов, удержания положения или приложения усилий, которые были бы непрактичны или невозможны с помощью чисто механических или электрических средств.
С практической точки зрения, гидравлическая силовая установка получает электроэнергию от двигателя, использует насос для создания давления в гидравлической жидкости и подает эту жидкость через регулирующие клапаны туда, где необходимо выполнить работу — будь то подъем 500-тонного пресса, управление строительным экскаватором, зажим обработанной детали или выдвижение шасси коммерческого самолета. ГПУ не выполняет работу сам; он обеспечивает инфраструктуру питания и управления, которая делает работу возможной.
Без гидравлического силового агрегата приводы, цилиндры и гидравлические двигатели в системе не имели бы источника энергии. HPU для гидравлического контура является тем же, чем источник питания для электронной системы: он определяет диапазон доступной мощности, устанавливает диапазон рабочего давления и определяет, насколько быстро и точно система может реагировать.

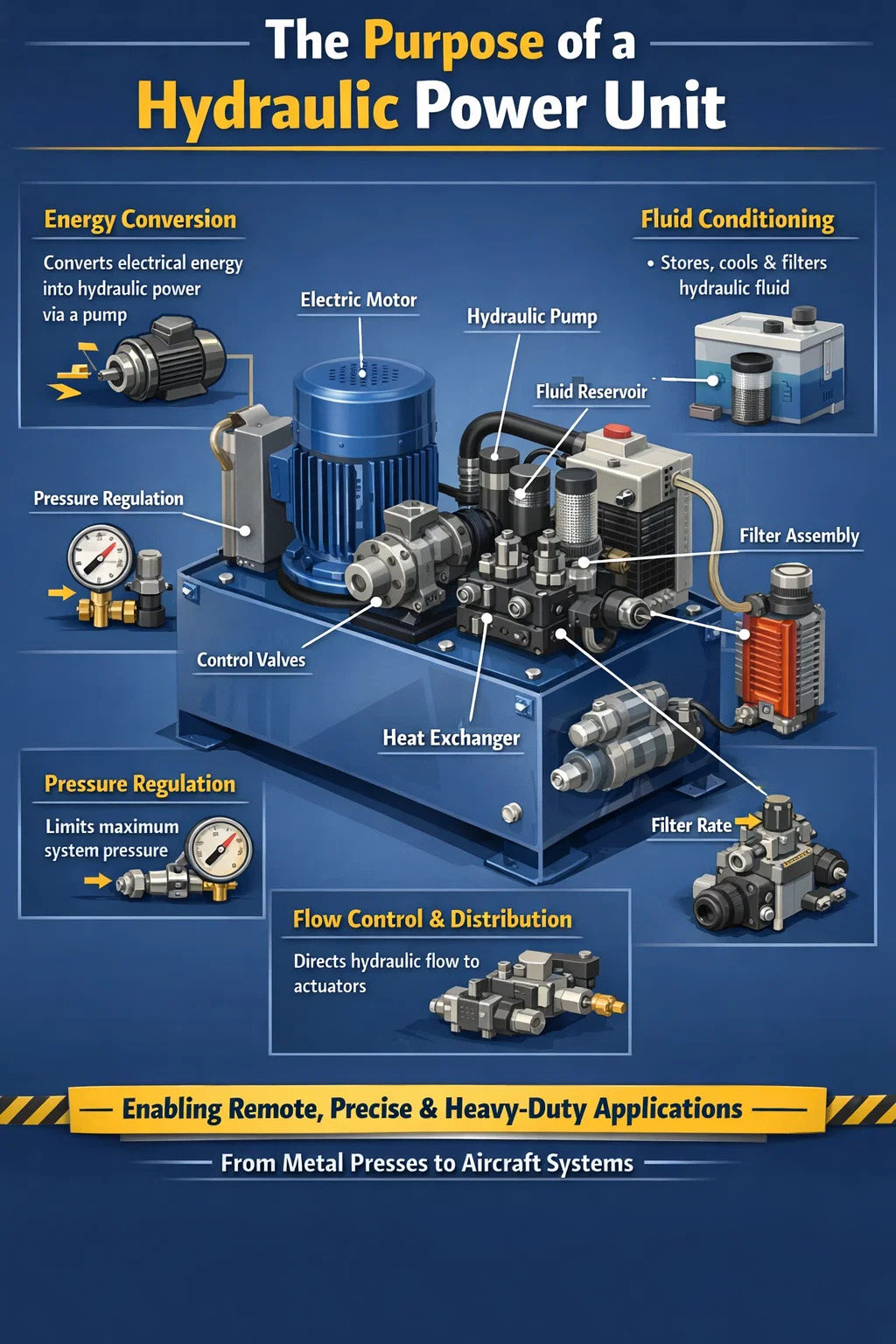

Что на самом деле делает гидравлический силовой агрегат: функциональная разбивка
Назначение гидравлической силовой установки можно разбить на несколько отдельных функциональных ролей, которые она выполняет одновременно в любой гидравлической системе.
Преобразование энергии
Основная задача HPU — преобразование энергии. Электродвигатель — обычно номинал от От 0,5 кВт для небольших настольных установок до более 1000 кВт для крупных промышленных систем. — приводит в действие гидронасос. Насос преобразует механическую энергию вращения двигателя в гидравлическую энергию в виде потока под давлением. Эту энергию затем можно транспортировать по шлангам и трубам на значительные расстояния и преобразовывать обратно в механическую работу там, где это необходимо.
Хранение и кондиционирование жидкостей
Резервуар, встроенный в гидравлический силовой агрегат, хранит рабочую жидкость — обычно между 10 и 2000 литров в зависимости от размера системы — и позволяет ей остыть, удалить воздух и отстояться перед повторным входом в насос. В HPU также имеется система фильтрации, поддерживающая чистоту жидкости, а также часто теплообменник для поддержания оптимальной температуры жидкости. Эта роль кондиционирования имеет решающее значение: чистота и температура жидкости напрямую влияют на срок службы каждого последующего компонента.
Регулирование давления и безопасность
HPU содержит предохранительный клапан, который ограничивает максимальное давление в системе, предотвращая повреждение насоса, клапанов, приводов и трубопроводов из-за перегрузки. В большинстве промышленных гидравлических систем это максимальное давление устанавливается между 150 и 350 бар , хотя системы высокого давления в аэрокосмической, испытательной и специализированной сферах могут превышать 700 бар . Функция регулирования давления гарантирует, что система не может превысить свои расчетные пределы независимо от требований последующего контура.
Управление потоком и распределение
Современные гидравлические силовые агрегаты включают в себя гидрораспределители, пропорциональные клапаны или сервоклапаны, которые распределяют жидкость под давлением к конкретным приводам в определенной последовательности и с контролируемой скоростью потока. Эта функция управления определяет скорость, силу и направление каждого движения в системе. Один HPU может одновременно снабжать несколько контуров, каждый из которых имеет независимые требования к давлению и расходу, используя блоки коллекторов и сборки клапанов, установленные непосредственно на агрегате.
Почему гидравлические силовые агрегаты используются вместо других энергетических технологий
Назначение гидравлического силового агрегата становится яснее, когда вы понимаете, почему для конкретных применений гидравлика предпочтительнее электрических приводов, пневматики или чисто механических приводов. Каждая технология имеет свою сферу применения, и гидравлика, в частности система с приводом от HPU, доминирует там, где одновременно требуются высокая плотность силы, точное управление и надежность при больших нагрузках.
Сила и плотность мощности
Гидравлические системы генерируют силы, которые трудно или нецелесообразно сопоставить с электродвигателями сопоставимого размера и веса. Гидравлический цилиндр с Диаметр отверстия 100 мм при давлении 250 бар создает усилие примерно 196 кН (около 20 тонн). из детали весом в несколько килограммов. Электрический линейный привод, создающий такую же силу, был бы существенно тяжелее и крупнее. Именно такая плотность силы является причиной того, что гидравлические силовые агрегаты являются стандартными в таких приложениях, как металлические прессы, машины для литья под давлением и тяжелая строительная техника.
Удержание нагрузки без постоянного энергопотребления
А hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.
Защита от перегрузки
Клапан сброса давления в гидравлической силовой установке обеспечивает встроенную защиту от перегрузки. Если в системе возникает нагрузка, превышающая заданное давление, предохранительный клапан открывается, и привод просто останавливается — ни один компонент не повреждается. Электродвигатели и механические приводы обычно требуют более сложных схем защиты для достижения того же уровня отказоустойчивости.
Дистанционная передача энергии
Один HPU может питать приводы, расположенные на расстоянии многих метров, через гибкие шланги, что позволяет разместить источник питания в удобном, защищенном месте, в то время как приводы работают в суровых, недоступных или взрывоопасных средах. Например, на морских буровых установках одна гидравлическая силовая установка на главной палубе может управлять клапанами и приводами на морском дне. сотни метров под поверхностью через длинные шланговые шланги.
Отрасли и области применения, в которых гидравлические силовые агрегаты служат критически важной цели
Гидравлический силовой агрегат является одним из наиболее универсальных видов промышленного оборудования практически во всех отраслях, где задействовано тяжелое машиностроение, прецизионное перемещение или создание больших сил. Понимание того, где развернуты HPU, проясняет, почему их цель так важна.
| Промышленность | Типичное применение HPU | Ключевое требование выполнено |
| Формовка и штамповка металлов | Гидравлические прессы, ковочные машины | Очень высокая сила, точный контроль хода |
| Производство пластмасс | Машины для литья под давлением | Высокая сила зажима, быстрое время цикла |
| Строительное оборудование | Экскаваторы, краны, бульдозеры | Многоосное движение, высокая надежность |
| Аerospace | Шасси, поверхности управления полетом | Компактность, высокое давление, высокая надежность |
| Нефть и газ | Управление противовыбросовым оборудованием, устьевая арматура, подводные системы | Дистанционное управление, отказоустойчивое поведение |
| Морской и оффшорный | Палубные краны, якорные лебедки, подруливающие устройства | Высокая мощность, устойчивость к соленой воде |
| Сталелитейная и горнодобывающая промышленность | Зажимы прокатных станов, рудодробилки | Экстремальная грузоподъемность, непрерывная работа |
| Аutomotive Manufacturing | Зажимы для сварочных приспособлений, линии трансферных прессов | Повторяемость, высокая частота циклов |
| Аgriculture | Управление тракторным оборудованием, зерноуборочными комбайнами | Несколько одновременных функций, долговечность в полевых условиях |
| Гражданская инфраструктура | Затворы, шлюзовые задвижки, мостовые подъемники | Долговременная надежность, большие усилия привода |
Таблица 1. Отрасли промышленности и типичное назначение гидроагрегатов по отраслям
Назначение каждого основного компонента внутри гидравлической силовой установки
Гидравлический силовой агрегат достигает своей цели благодаря тщательно интегрированному набору компонентов. Каждый из них выполняет определенную роль, и понимание их помогает понять, почему HPU устроен именно так.
Электродвигатель
Двигатель обеспечивает энергию первичного двигателя. В большинстве промышленных HPPU используются асинхронные двигатели трехфазного переменного тока из-за их надежности, простоты и доступности в широком диапазоне мощностей. Выходной вал двигателя соединяется непосредственно с насосом. Размер двигателя определяет максимальную гидравлическую мощность, которую может обеспечить агрегат. В современных энергоэффективных конструкциях привод с регулируемой скоростью управляет двигателем, чтобы мощность соответствовала потребностям в реальном времени, что значительно снижает потери энергии при частичных нагрузках.
Гидравлический насос
Насос является сердцем гидравлического силового агрегата. Он забирает жидкость из резервуара и под давлением выталкивает ее в контур системы. Шестеренчатые насосы используются в экономичных приложениях с низким давлением. Лопастные насосы обеспечивают более тихую работу. Поршневые насосы — как осевые, так и радиальные — используются в системах высокого давления, высокой эффективности или переменного рабочего объема. Объем насоса указывается в кубических сантиметрах на оборот (см3/об), и при заданной скорости вала это напрямую определяет скорость потока, которую может подавать HPU.
водохранилище
Резервуар хранит гидравлическую жидкость и служит нескольким второстепенным целям: он позволяет пузырькам воздуха выходить, обеспечивает тепловой буфер для поглощения тепла из системы и дает время для осаждения твердых частиц перед рециркуляцией жидкости. Стандартное эмпирическое правило заключается в том, чтобы размер резервуара был В 3–5 раз превышает скорость потока насоса в минуту. , хотя для применения в условиях высоких температур могут потребоваться резервуары большего размера или дополнительное охлаждение.
Клапан сброса давления
Этот клапан является основным предохранительным устройством системы. Он открывается автоматически, когда давление превышает заданный предел, направляя избыточный поток обратно в резервуар. Без него заблокированный привод или заглохший цилиндр будут вызывать повышение давления до тех пор, пока труба, шланг или компонент не выйдут из строя. Предохранительный клапан не является компонентом управления — это защитное устройство, и правильно спроектированный ГНС редко должен активировать его во время нормальной работы.
Фильтр в сборе
Чистота гидравлической жидкости является одним из наиболее важных факторов долговечности системы. Фильтры в HPU — обычно на возвратной линии, напорной линии или на обеих линиях — удаляют загрязнения твердыми частицами до того, как они смогут повредить внутренние детали насоса, золотники клапанов и уплотнения цилиндров. Большинство промышленных HPPU ориентированы на уровень чистоты жидкости Класс ISO 4406 с 14.16.11 по 16.08.13 , используя фильтры с абсолютной толщиной 3–10 микрон.
Теплообменник
Потери энергии в гидравлической системе проявляются в виде тепла в жидкости. Без теплообменника температура жидкости будет постоянно повышаться до тех пор, пока уплотнения не разрушатся, вязкость не упадет, а износ компонентов не ускорится. Теплообменники с воздушным или водяным охлаждением имеют такие размеры, чтобы рассеивать ожидаемую тепловую нагрузку — обычно От 25% до 40% входной мощности в обычном контуре с фиксированным насосом — и поддерживать температуру жидкости в пределах от 40°C до 60°C.
Регулирующие клапаны и блок коллектора
Распределительные клапаны, пропорциональные клапаны, редукционные клапаны и клапаны регулирования расхода часто монтируются на блоке коллектора, интегрированном в HPU. Эти компоненты направляют жидкость под давлением к нужному приводу с правильным давлением и расходом по команде от ПЛК, ручного управления или контроллера автоматической последовательности. Установка на коллекторе уменьшает количество трубных соединений, сводит к минимуму места утечек и сохраняет компактность системы.
Как гидравлический силовой агрегат служит целям точности и автоматизации
Помимо применения грубой силы, гидравлический силовой агрегат служит точной цели в автоматизированном производстве и управлении технологическими процессами. Благодаря технологии пропорционального или сервоклапана системы с приводом от HPU могут контролировать положение привода с точностью до ±0,01 мм и силой проникнуть внутрь 1% от заданного значения — уровни производительности, которые делают гидравлику конкурентоспособной с электрическими сервоприводами во многих приложениях, требующих больших усилий.
В современной сервогидравлической системе контроллер с обратной связью постоянно сравнивает фактическое положение привода (измеренное линейным датчиком) с заданным положением и соответствующим образом регулирует открытие сервоклапана, корректируя возмущения нагрузки и изменения расхода в реальном времени. Эта возможность замкнутого цикла используется в:
- Машины для испытания материалов, которые должны применять точные профили силы к испытательным образцам.
- Симуляторы полета, воспроизводящие сигналы движения для обучения пилотов.
- Установки для сейсмических испытаний, которые встряхивают элементы конструкции для имитации сейсмических нагрузок.
- Аutomotive fatigue test stands that apply road load spectra to vehicle components
- Промышленные ковочные прессы с программируемым положением плунжера и профилями усилия.
В каждом из этих применений гидравлический силовой агрегат обеспечивает силу и движение. Сервоклапан и контроллер определяют точность; HPU определяет мощность мощности.
Централизованные и децентрализованные гидравлические силовые агрегаты: разные цели для разных архитектур
Способ размещения гидравлической силовой установки на объекте или машине зависит от конкретной цели, которой она должна служить. Существует два фундаментальных архитектурных подхода, каждый из которых соответствует различным требованиям.
Централизованные гидравлические силовые установки
А single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 кВт и более , поставляя десятки сварочных и зажимных станций. Компромисс заключается в том, что отказ затрагивает все последующие машины одновременно, а длинные участки трубопроводов приводят к потерям давления.
Децентрализованные (монтируемые на машину) гидравлические силовые агрегаты
Каждая машина или технологическая ячейка имеет собственный выделенный HPU, размер которого специально соответствует требованиям этой машины. Это более распространенная схема в современном производстве, поскольку она обеспечивает независимость (отказ HPU одной машины не влияет на другие) и позволяет оптимизировать каждый блок в соответствии с его конкретным рабочим циклом и требованиями к давлению. Компактные HPU в этой категории варьируются от Настольные агрегаты мощностью 0,5 кВт для небольших испытательных приспособлений до Агрегаты мощностью 200 кВт для больших машин литья под давлением или литья под давлением.
Переносные и арендуемые гидравлические агрегаты
Переносные HPU служат определенной цели при техническом обслуживании, строительстве и реагировании на чрезвычайные ситуации: обеспечивают гидравлическую мощность по требованию там, где нет стационарной установки. Гидравлические спасательные инструменты («челюсти жизни») приводятся в действие портативными HPU. Бригады по строительству трубопроводов используют переносные агрегаты для привода гидравлических трубогибов и обжимных устройств. Бригады технического обслуживания используют их для работы с гидравлическими динамометрическими ключами на крупных фланцевых соединениях, где отсутствует питание. Эти агрегаты обычно имеют дизельный или бензиновый двигатель, а не электрический, что позволяет работать в удаленных или автономных местах.
Назначение гидравлического силового агрегата в системах, критически важных для безопасности
В приложениях, где важна безопасность, гидравлический силовой агрегат служит цели, выходящей за рамки простого движения — он должен обеспечивать гарантированную, безотказную работу в условиях неисправности. Это особенно важно в трех областях.
Системы аварийного останова в нефтегазовой отрасли
Гидравлические силовые агрегаты на нефтегазовых объектах приводят в действие клапаны аварийного останова (ESD) и противовыбросовые системы (ПВП). Эти HPU должны быть способны быстро и надежно приводить в действие большие клапаны в условиях неисправности, в том числе во время перебоев в подаче электроэнергии. Блоки аккумуляторов, заряжаемые от HPU, сохраняют достаточно гидравлической энергии для многократного срабатывания всех аварийных клапанов, даже если основной источник питания потерян. На морских установках HPU управления противовыбросовым оборудованием предназначены для АPI 16D или эквивалентные стандарты с полным резервированием.
Аircraft Hydraulic Systems
Коммерческие самолеты имеют несколько независимых гидравлических силовых агрегатов — обычно две или три системы, каждая со своим собственным насосом (с приводом от двигателя, электрическим или пневматическим приводом), резервуаром и контуром — так что отказ в одной системе не ставит под угрозу управление полетом. Например, Боинг 737 имеет две независимые гидравлические системы, каждая из которых способна независимо управлять основными органами управления полетом. Целью каждого HPU в этом контексте является как резервирование и отказоустойчивость, так и выработка электроэнергии.
Промышленные листогибочные прессы и гильотины
Гидравлические листогибочные прессы и ножницы используют гидроцилиндры для приведения в движение плунжеров с силой, которая, если ее не контролировать, может привести к серьезной травме. HPU в этих машинах включает в себя уравновешивающие клапаны, двухканальные системы предохранительных клапанов и систему контроля положения, чтобы гарантировать, что плунжер может двигаться только с контролируемой скоростью и не может свободно упасть в случае отказа шланга или неисправности клапана. Функция управления безопасностью HPU так же важна, как и функция подачи энергии.
Что определяет размер и характеристики гидравлического силового агрегата
Выбор гидравлического силового агрегата для конкретной цели требует соответствия характеристик агрегата требованиям применения. Ключевые параметры, которые определяют, что должен обеспечить HPU:
- Рабочее давление: Максимальное давление в системе, необходимое для самого требовательного привода, плюс запас в 10–15 %. В большинстве промышленных систем давление находится в пределах от 150 до 350 бар.
- Скорость потока: Суммарная одновременная потребность в потоке всех активных приводов. Если цилиндр диаметром 100 мм необходимо выдвигать со скоростью 100 мм/с, ему потребуется поток примерно 47 л/мин.
- Рабочий цикл: Как часто и как долго система находится под полной нагрузкой. HPU, работающий в непрерывном режиме, имеет размеры и охлаждается иначе, чем тот, который используется в коротких импульсных режимах с длительными периодами простоя.
- Количество контуров: Сколько независимых приводов или функций должен обслуживать HPU одновременно, и есть ли у них разные требования к давлению или расходу.
- Окружающая среда: Диапазон рабочих температур, воздействие воды, пыли или агрессивных сред, а также соответствие устройства требованиям ATEX или другим классификациям опасных зон.
- Требования к контролю: Требуется ли HPU простое управление включением/выключением, пропорциональное управление давлением и расходом или полное сервоуправление с замкнутым контуром с обратной связью по положению и усилию.
Правильное соблюдение этой спецификации имеет основополагающее значение для надежного выполнения HPU своего назначения. Устройство недостаточного размера перегреется и преждевременно выйдет из строя. Негабаритное подразделение тратит энергию и капитал впустую. Правильная разработка спецификации HPU является основой успешной гидравлической системы.
Меняющееся назначение гидравлических агрегатов в современной промышленности
Назначение гидравлического силового агрегата осталось неизменным — преобразовывать и подавать контролируемую гидравлическую энергию — но способ достижения этой цели значительно изменился с развитием электроники, материалов и технологий жидкостей.
Современные HPU все чаще включают в себя датчики с поддержкой Интернета вещей, которые непрерывно контролируют температуру жидкости, давление, производительность насоса, дифференциальное давление в фильтре и потребление тока двигателем. Эти данные используются в алгоритмах профилактического обслуживания, которые могут обнаружить износ насоса, засорение фильтра или загрязнение жидкости за несколько недель до того, как они приведут к сбою. Завод с 50 HPU, подключенными к центральной системе мониторинга, может достичь Сокращение времени незапланированных простоев на 40–60 %. по сравнению с графиками технического обслуживания, основанными на времени.
Электрогидравлические приводы (EHA) — автономные устройства, объединяющие небольшой электродвигатель, насос и привод в одном корпусе — начинают заменять традиционные схемы с питанием от HPU в некоторых приложениях, особенно в аэрокосмической и мобильной технике, где вес и пространство для установки имеют большое значение. Однако для мощных, многоприводных или непрерывных промышленных применений централизованный гидравлический силовой агрегат остается наиболее практичным и экономически эффективным решением и, как ожидается, останется таковым в обозримом будущем.
Внедрение водно-гликолевых, синтетических сложных эфиров и огнестойких гидравлических жидкостей также расширило условия, в которых могут безопасно работать HPU, особенно на литейных заводах, предприятиях по литью под давлением и подземных горных работах, где риск пожара делает минеральное масло непригодным. В этих условиях HPU служит той же фундаментальной цели, но спецификация жидкости выбрана с учетом требований безопасности без ущерба для производительности.
