Как работает гидравлический силовой агрегат: полное руководство

Как работает гидравлический силовой агрегат: краткий ответ

А гидравлическая силовая установка (ГНУ) работает за счет использования электродвигателя или двигателя внутреннего сгорания для привода гидравлического насоса, который забирает жидкость из резервуара и создает в ней давление. Эта жидкость под давлением затем направляется через регулирующие клапаны к приводам — цилиндрам или гидравлическим двигателям — которые преобразуют энергию жидкости в механическую силу или движение. Как только жидкость завершает свою работу, она возвращается в резервуар, где фильтруется и охлаждается, прежде чем цикл повторяется.

Этот замкнутый процесс позволяет компактному устройству генерировать огромную силу. Стандартный промышленный HPU, работающий при 3000 фунтов на квадратный дюйм (207 бар) могут создавать десятки тысяч фунтов толкающей или тяговой силы через относительно небольшой цилиндр, поэтому гидравлические системы остаются доминирующим выбором в тяжелом оборудовании, производственных прессах, наземной поддержке в аэрокосмической отрасли и морском применении.

Основные компоненты Гидравлический силовой агрегат

Понимание того, как работает гидравлический силовой агрегат, начинается с понимания того, что делает каждый основной компонент. Каждый HPU — от настольного агрегата емкостью 1 галлон до промышленного блока питания емкостью 500 галлонов — содержит одни и те же фундаментальные строительные блоки.

Резервуар (гидравлический бак)

В резервуаре хранится запас гидравлической жидкости. Это не просто пассивный контейнер. Хорошо спроектированный резервуар позволяет воздуху выходить из возвращающейся жидкости, обеспечивает достаточную площадь поверхности для рассеивания тепла и использует внутренние перегородки для отделения возвратной линии от всасывающего патрубка насоса. Такое разделение предотвращает немедленное повторное попадание горячей аэрированной возвратной жидкости в насос. Эмпирические правила определения размера резервуара предполагают объем жидкости, равный в три-пять раз больше скорости потока насоса в минуту , хотя системы с высокой нагрузкой часто требуют большего.

Первичный двигатель (электродвигатель или двигатель)

Первичный двигатель подает механическую энергию, приводящую в движение насос. В промышленных и стационарных приложениях трехфазный электродвигатель переменного тока является стандартным и обычно варьируется от 1 л.с. для небольших цеховых прессов до более 200 л.с. для больших линий гидравлических прессов или машин для литья под давлением. Мобильное оборудование — экскаваторы, мини-погрузчики, краны — использует дизельный двигатель автомобиля в качестве первичного двигателя, а коробка отбора мощности (ВОМ) соединяет его с гидравлическим насосом.

Гидравлический насос

Насос является сердцем гидравлического силового агрегата. Он не создает давления — он создает поток. Давление возникает только тогда, когда этот поток встречает сопротивление (нагрузку). Преобладают три типа насосов:

• Шестеренчатые насосы: Простой, доступный и устойчивый к загрязнениям. Фиксированное смещение. Обычно используется в дровоколах, самосвалах и недорогих силовых агрегатах. Типичный КПД: 80–85%.
• Лопастные насосы: Более тихая работа и хороший объемный КПД. Используется в станках и промышленном оборудовании, требующем плавной и малошумной работы.
• Поршневые насосы: Выдерживает высокое давление (до 6000 фунтов на квадратный дюйм и выше), варианты с переменным рабочим объемом и высокую эффективность (90–95%). Стандартный выбор для требовательных применений, таких как гидравлические прессы, литье под давлением и аэрокосмическая промышленность.

Регулирующие клапаны

Регулирующие клапаны определяют, куда движется жидкость, как быстро она движется и какое давление допускается. Три основные категории:

• Распределительные клапаны (DCV): Определите, какой порт привода получает жидкость под давлением, а какой возвращается в резервуар. DCV с электромагнитным управлением позволяют осуществлять дистанционное или автоматическое управление.
• Клапаны регулирования давления: Включите предохранительные клапаны (которые устанавливают максимальный предел давления в системе), редукционные клапаны и клапаны последовательности. Предохранительный клапан — это важнейшее защитное устройство: без него заблокированный привод может повышать давление до тех пор, пока что-нибудь не выйдет из строя.
• Клапаны регулирования расхода: Регулируйте скорость привода, ограничивая или дозируя поток жидкости. Таким образом операторы контролируют скорость выдвижения и втягивания цилиндров.

Аctuators

Аctuators are the output devices that convert hydraulic fluid power back into mechanical work. Гидравлические цилиндры создают линейную силу и движение — выдвигая или втягивая стержень. Гидравлические моторы производить вращательное движение и крутящий момент. Выбор полностью зависит от того, какое именно движение требуется для приложения.

Система фильтрации

Загрязнение является основной причиной выхода из строя гидравлических компонентов, о чем постоянно свидетельствуют отраслевые исследования. 70–80% отказов гидравлики к загрязнению жидкости. Фильтры располагаются на всасывании (для защиты насоса), нагнетании (для защиты компонентов, расположенных ниже по потоку) и возврате (для очистки жидкости перед ее повторным попаданием в резервуар). Номинал фильтра выражается в микронах; большинство систем нацелены на уровень чистоты ISO 4406, класс 16/14/11 или выше.

Теплообменник или охладитель

Гидравлические системы выделяют тепло — примерно 25–30 % входной мощности обычно теряется в виде тепла в стандартной системе. Жидкость, работающая при температуре выше 180°Ф (82°С), быстро разлагается, ускоряя износ и окисление уплотнений. Воздушные охладители или теплообменники с водяным охлаждением поддерживают температуру жидкости в рекомендуемом рабочем диапазоне, обычно От 100°F до 140°F (от 38°C до 60°C) .

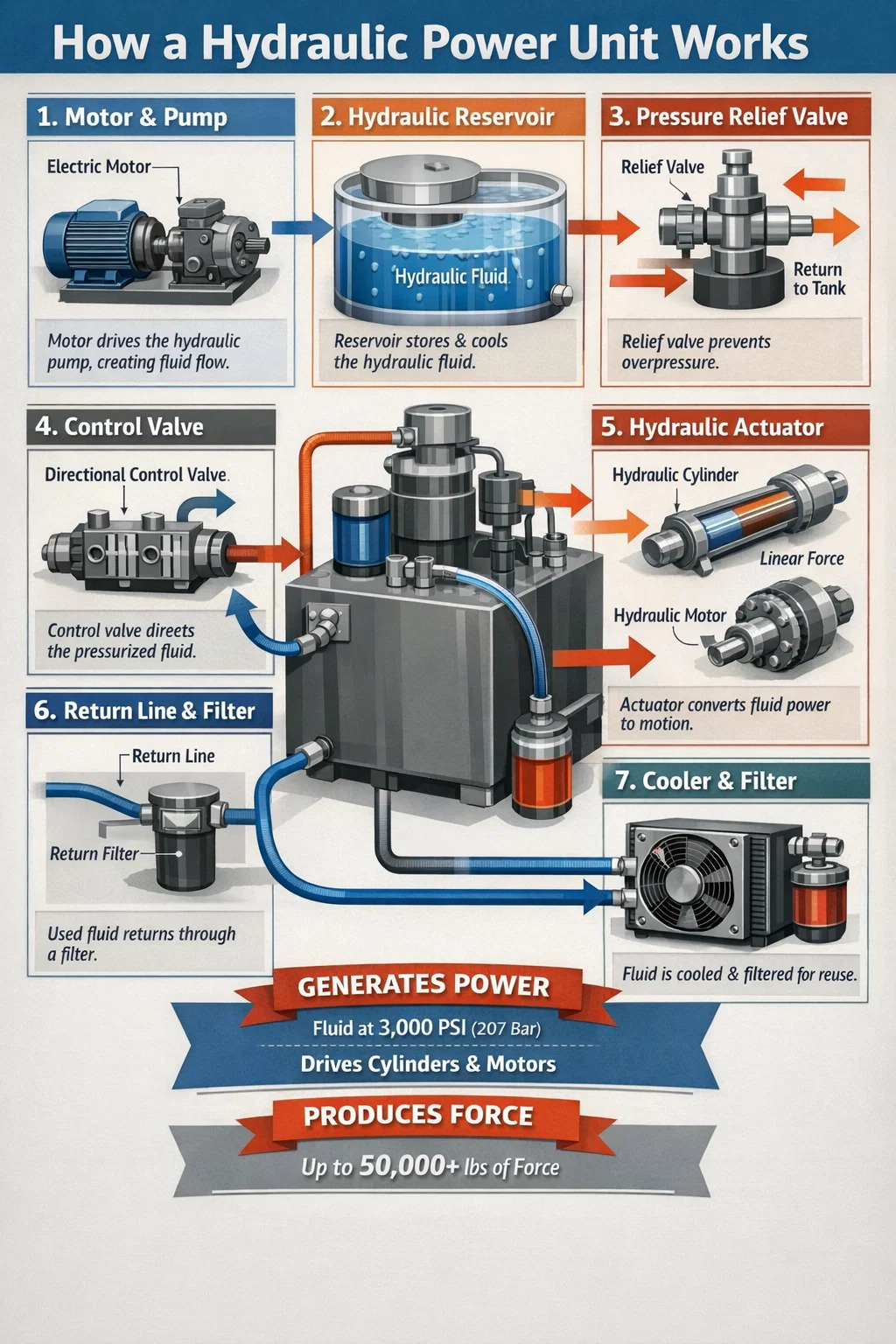

Пошаговый рабочий цикл гидросиловой установки

Разбивка рабочего цикла позволяет понять, как именно работает гидравлический силовой агрегат от начала до конца:

1. Мотор запускается, насос вращается: Первичный двигатель вращает насос. Внутренняя геометрия насоса — зацепление зубьев шестерни, вращающиеся поршни или скользящие лопасти — создает расширяющиеся и сжимающиеся камеры, которые вытягивают жидкость из резервуара через всасывающую линию.
2. Жидкость оказывает давление: Насос нагнетает жидкость в напорную линию со скоростью, определяемой рабочим объемом насоса и частотой вращения. Давление нарастает, когда жидкость сталкивается с сопротивлением — весом груза, закрытого клапана или силы, необходимой для перемещения привода.
3. Предохранительный клапан поддерживает предел системы: Если давление превышает настройку предохранительного клапана (например, 3000 фунтов на квадратный дюйм), клапан открывается и перепускает избыточный поток обратно в резервуар, защищая все компоненты.
4. Распределительный клапан направляет жидкость: Аn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. Аctuator moves: Давление жидкости, действующее на область поршня, создает силу (Сила = Давление × Площадь). Цилиндр с диаметром цилиндра 4 дюйма и давлением 2500 фунтов на квадратный дюйм производит примерно Толкающая сила 31 400 фунтов .
6. Возвратная жидкость течет обратно: Жидкость, вытесненная с противоположной стороны привода, возвращается через направляющий клапан и возвратную линию в резервуар, проходя через возвратный фильтр.
7. Жидкость охлаждается и фильтруется: В резервуаре жидкость отстаивается, выпускает увлеченный воздух и охлаждается. После этого он готов к возврату в линию всасывания для следующего цикла.

Виды гидроагрегатов и их эксплуатационные отличия

Не все гидравлические силовые агрегаты работают одинаково внутри. Выбор конструкции существенно влияет на производительность, эффективность и пригодность приложений.

Системы насосов с переменным рабочим объемом

В HPU с переменным рабочим объемом насос автоматически регулирует выходной поток в соответствии с потребностями системы. Когда привод удерживает положение и движение не требуется, насос отключается и подает поток, достаточный только для поддержания давления. Это значительно снижает выделение тепла и потребление энергии по сравнению с системами с фиксированным рабочим объемом, которые постоянно перепускают избыточный поток через предохранительный клапан. Хорошо реализованные системы переменного рабочего объема могут сократить потребление энергии на 30–50% по сравнению с сопоставимыми конструкциями с фиксированным рабочим объемом.

Силовые процессоры с регулируемой скоростью

Вместо изменения рабочего объема насоса гидравлический силовой агрегат с частотно-регулируемым приводом изменяет скорость двигателя с помощью частотно-регулируемого привода (VFD). Когда потребность падает, двигатель замедляется, а насос не перекрывает поток. Эти системы становятся все более популярными на современных промышленных объектах, поскольку они снижают как затраты на электроэнергию, так и уровень шума — ГНУ с приводом от преобразователя частоты на холостом ходу может работать на холостом ходу. ниже 65 дБ(А) , по сравнению с 75–80 дБ(А) для обычного устройства на полной скорости.

Гидравлическая жидкость: среда, благодаря которой все работает

Гидравлическая жидкость делает гораздо больше, чем просто передает давление. Оно смазывает все внутренние компоненты насоса и двигателя, отводит тепло от точек трения, предотвращает коррозию и герметизирует зазоры между движущимися частями. Выбор и поддержание правильной жидкости так же важно, как и выбор правильного насоса.

Вязкость и ее влияние

Вязкость — единственное наиболее важное свойство жидкости в гидравлической системе. ИСО ВГ 46 минеральное масло является наиболее распространенным выбором для промышленных HPPU, работающих в условиях нормальной температуры. Слишком низкая вязкость приводит к увеличению внутренних утечек насоса и ускоренному износу. Слишком высокая вязкость увеличивает сопротивление, выделяет больше тепла и может привести к истощению насоса при холодном запуске. В большинстве систем указан диапазон вязкости 25–54 сСт при рабочей температуре .

Типы жидкостей, используемые в гидравлических силовых агрегатах

• Минеральное масло: Стандарт для большинства промышленных и мобильных приложений. Хорошая смазывающая способность, широко доступна, экономична. Не подходит там, где высок риск пожара.
• Огнестойкие жидкости (HFA, HFB, HFC, HFD): Требуется на сталелитейных заводах, в операциях литья под давлением и в других высокотемпературных средах. Наиболее распространены водно-гликолевые и синтетические эфиры.
• Биоразлагаемые жидкости: На основе растительных эфиров или полиалкиленгликоля (ПАГ). Обязателен для экологически чувствительных применений — лесозаготовительного оборудования, морских платформ, строительства водных путей.
• Жидкости на основе эфиров фосфорной кислоты: Используется в гидравлических системах коммерческой авиации благодаря своей превосходной огнестойкости и стабильности при высоких рабочих давлениях (до 3000 фунтов на квадратный дюйм в авиационных системах).

Распространенные применения, в которых используются гидравлические силовые агрегаты

Причина, по которой гидравлические силовые агрегаты используются во многих отраслях промышленности, сводится к одному основному преимуществу: никакая другая технология не обеспечивает сравнимую плотность силы при той же цене. . Гидравлический силовой агрегат мощностью 10 л.с. может генерировать силу более 50 000 фунтов силы посредством скромного цилиндра. Электрический линейный актуатор эквивалентной мощности стоил бы в несколько раз дороже и занимал бы гораздо больше места.

Промышленное производство

Гидравлические прессы являются основой штамповки, ковки и формовки металлов. Гидравлический пресс грузоподъемностью 500 тонн использует HPU, обеспечивающий поток при давлении 3000–5000 фунтов на квадратный дюйм для достижения тоннажа, необходимого для формования стальных компонентов. В машинах для литья под давлением используются HPU для создания силы зажима — обычно от 100 до 6000 тонн — который скрепляет половины формы во время литья пластмассы.

Строительная и мобильная техника

Каждый экскаватор, бульдозер и кран использует гидравлическую энергию. Экскаватор среднего размера (20-тонный класс) обычно оснащен ГНУ, обеспечивающим 50–80 галлонов в минуту при давлении 5000 фунтов на квадратный дюйм для одновременной работы стрелы, рукояти, ковша и поворота. Компактный корпус HPU позволяет разместить всю эту мощность внутри поворотной рамы машины.

Аerospace and Defense

Коммерческие самолеты используют бортовые гидравлические силовые агрегаты, часто называемые гидравлическими силовыми агрегатами, для управления поверхностями управления полетом, шасси и реверсорами тяги. Гидравлическая система Боинга 737 работает при 3000 фунтов на квадратный дюйм и использует две независимые насосные системы с приводом от двигателя, а также резервные электрические насосы. Военные машины используют ГПУ для вращения башни, выравнивания подвески и позиционирования систем вооружения.

Морской и оффшорный

Системы рулевого управления судами (гидравлические плунжерные рулевые механизмы), палубные краны, якорные лебедки и морские противовыбросовые системы (ПВП) — все они используют специальные HPU. В системах управления подводными противовыбросовыми превенторами используются HPU, способные работать на 5000 фунтов на квадратный дюйм , с аккумуляторными батареями, обеспечивающими возможность аварийного закрытия даже в случае отказа основного источника питания.

Погрузочно-разгрузочные работы и подъем материалов

В доклевеллерах, ножничных подъемниках, автомобильных подъемниках и уплотнителях мусоровозов используются малые и средние HPU. Двухстоечный автомобильный подъемник, рассчитанный на 10 000 фунтов, обычно использует 2 л.с., 2-галлонный ГП работающий при давлении 2500–3000 фунтов на квадратный дюйм — демонстрация того, как скромный агрегат может выдерживать значительные нагрузки при выборе правильного размера цилиндра.

Давление, расход и мощность: физика гидравлической силы

А practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

Закон Паскаля является основополагающим принципом: давление, приложенное к замкнутой жидкости, передается одинаково во всех направлениях по всей жидкости. Именно это позволяет небольшому насосу генерировать огромную силу через цилиндр большого диаметра — давление одинаково на выходе насоса и на поверхности поршня цилиндра, но сила умножается на большую площадь.

Основные гидравлические формулы, определяющие работу гидроагрегата:

• Сила (фунт-сила) = Давление (PSI) × Площадь (дюйм²): А 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• Расход (галлон в минуту) = Рабочий объем (дюйм³/об) × об/мин ÷ 231: А gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• Гидравлическая мощность = Давление (PSI) × Расход (GPM) ÷ 1,714: А system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• Скорость цилиндра (дюйм/мин) = Расход (дюйм³/мин) ÷ Площадь (дюйм²): Более высокий расход означает более быстрое движение привода; Цилиндры большего диаметра движутся медленнее при той же скорости потока.

Распространенные проблемы с гидравлическим силовым агрегатом и их причины

Даже у хорошо спроектированного HPU со временем возникнут проблемы. Знание симптомов и основных причин ускоряет диагностику и сокращает время простоя.

Перегрев

Температура жидкости превышает 180°F (82°C) является наиболее распространенной эксплуатационной проблемой. Причинами могут быть недостаточный размер охладителя, засоренные ребра охладителя, чрезмерная внутренняя утечка через изношенные компоненты (которая преобразует энергию давления в тепло) или установка предохранительного клапана на слишком высокую высоту для непрерывной работы. Каждое повышение температуры на 18°F (10°C) выше рекомендуемого диапазона примерно удваивает скорость окисления жидкости и разрушения уплотнений.

Медленная или слабая работа привода

Медленное выдвижение цилиндра в сочетании с нормальным давлением в системе обычно указывает на проблему с потоком — изношенный насос, засоренный сетчатый фильтр на всасывании или частично закрытый запорный клапан на всасывании. Слабое усилие при нормальном потоке предполагает недостаточное давление — проверьте настройку предохранительного клапана и найдите внутренний перепуск цилиндра (изношенные уплотнения поршня). Насос, доставляющий менее 85% номинального расхода при рабочем давлении обычно подлежит замене или восстановлению.

Чрезмерный шум

Кавитация, при которой насос не может получить достаточную подачу жидкости, издает характерный визг или скрежет. Это приводит к быстрому повреждению насоса. Причинами могут быть засорение всасывающего фильтра, слишком высокая вязкость жидкости для определенных условий (особенно при холодном запуске) или слишком маленькая или слишком длинная всасывающая линия. Аэрация, вызванная попаданием воздуха через незакрепленные фитинги на стороне всасывания, издает другой звук — скорее воющий или дребезжащий — и приводит к нестабильному поведению привода.

Внешняя утечка

Утечки гидравлической жидкости являются одновременно проблемой технического обслуживания и угрозой безопасности. Уплотнения затвердевают и трескаются под воздействием тепла и загрязненной жидкости. Гидравлическая жидкость под высоким давлением, впрыскиваемая через кожу из-за точечной утечки в шланге, является неотложная медицинская помощь — это может вызвать серьезное разрушение тканей, даже если первоначальная рана кажется незначительной. Регулярная проверка и замена шлангов по графику (обычно каждые 4–6 лет, независимо от внешнего вида) является стандартной практикой в ​​программах ответственного технического обслуживания.

Давление не достигает заданного значения

Если система не может достичь заданного давления, возможно, предохранительный клапан застрял в открытом положении, неправильно установлен или изношен. Еще одной частой причиной является внутренний износ насоса, вызывающий чрезмерный байпас. Сначала систематически проверяйте предохранительный клапан — изолируйте его и непосредственно проверьте давление на выходе насоса. Хороший насос должен легко достичь 110–120 % номинального давления системы при испытании на герметичность до того, как откроется предохранительный клапан.

Обслуживание гидроагрегата: что на самом деле продлевает срок службы

А properly maintained hydraulic power unit can deliver Срок службы 20 000 часов для резервуара, клапанов и основных конструктивных компонентов. Насосы в чистых системах с хорошо обслуживаемой жидкостью обычно служат 10 000–15 000 часов. Заброшенные системы могут катастрофически выйти из строя в течение 2000 часов.

• Отбор проб и анализ жидкости: Отбирайте пробы масла каждые 500–1000 часов и отправляйте их в лабораторию анализа жидкостей. Количество частиц, содержание воды, вязкость и концентрация металлов износа выявляют проблемы за несколько недель или месяцев до того, как они перерастут в катастрофические неисправности. Это единственная доступная практика обслуживания с самой высокой рентабельностью инвестиций.
• Замена фильтра: Заменяйте возвратный и напорный фильтры с интервалом, рекомендованным производителем, или когда индикаторы перепада давления показывают засор — в зависимости от того, что наступит раньше. Никогда не обходите фильтр, чтобы увеличить интервалы замены.
• Обслуживание сапуна: Сапун резервуара предотвращает попадание атмосферной пыли в бак при изменении уровня жидкости. Забитый сапун может привести к кавитации в насосе, создавая вакуум в резервуаре. Заменяйте сапуны при каждой второй замене масла.
• Интервалы замены жидкости: При типичной промышленной эксплуатации с минеральным маслом разумной базой является полная замена жидкости каждые 2000–4000 часов. Среды с высокой температурой или высоким уровнем загрязнения требуют более частых изменений. Пусть данные анализа жидкости определяют график, а не фиксированные календарные интервалы.
• Процедура визуального осмотра: Еженедельные проверки должны включать уровень жидкости, датчик температуры, индикаторы засорения фильтра и визуальное сканирование всех внешних фитингов и шлангов на предмет просачивания жидкости. Своевременное обнаружение плачущего фитинга предотвращает выход из строя шланга и полное загрязнение системы.

Выбор гидравлического силового агрегата для вашего применения

Правильный размер HPU требует учета четырех взаимосвязанных параметров: требуемой силы, требуемой скорости, рабочего цикла и рабочего давления. Пропуск любого из этих пунктов приводит либо к тому, что единица недостаточного размера не может достичь целевых показателей производительности, либо к созданию слишком большой единицы, которая приводит к расточительству капитала и энергии.

Шаг 1. Определите требуемую силу и выберите рабочее давление.

Начните с максимальной нагрузки, которую должен выдержать привод. Добавьте 25% на потери на трение и противодавление. Выберите рабочее давление — обычно 1500–3000 фунтов на квадратный дюйм для общепромышленных работ — и рассчитайте необходимый диаметр цилиндра: Аrea = Force ÷ Pressure . Более высокое рабочее давление позволяет использовать цилиндры меньшего размера и более легкие конструкции, но требует лучшего уплотнения и более плотной фильтрации.

Шаг 2: Определите требуемый расход

Требуемый расход (галлоны в минуту) = площадь цилиндра (дюйм²) × Требуемая скорость (дюйм/мин) ÷ 231. Если цилиндр должен выдвигаться на 12 дюймов за 4 секунды (180 дюймов/мин) с диаметром отверстия 3 дюйма (площадь = 7,07 дюйма²), требуемый расход приблизительно равен 5,5 галлонов в минуту . Добавьте 10–15 % на потери в клапанах и внутренние утечки.

Шаг 3: Рассчитайте мощность двигателя

HP = (PSI × GPM) ÷ (1714 × общая эффективность). Для системы с давлением 2500 фунтов на квадратный дюйм, давлением 5,5 галлонов в минуту и эффективностью 85 % требуемая мощность двигателя составляет примерно 9,4 л.с. . Округлите до следующего стандартного размера корпуса двигателя — в данном случае до двигателя мощностью 10 л.с.

Шаг 4. Подберите резервуар и охладитель в соответствии с рабочим циклом

А machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at в пять раз больше производительности насоса в минуту и включать активный охладитель, способный отводить не менее 25 % входной мощности в виде тепла.
