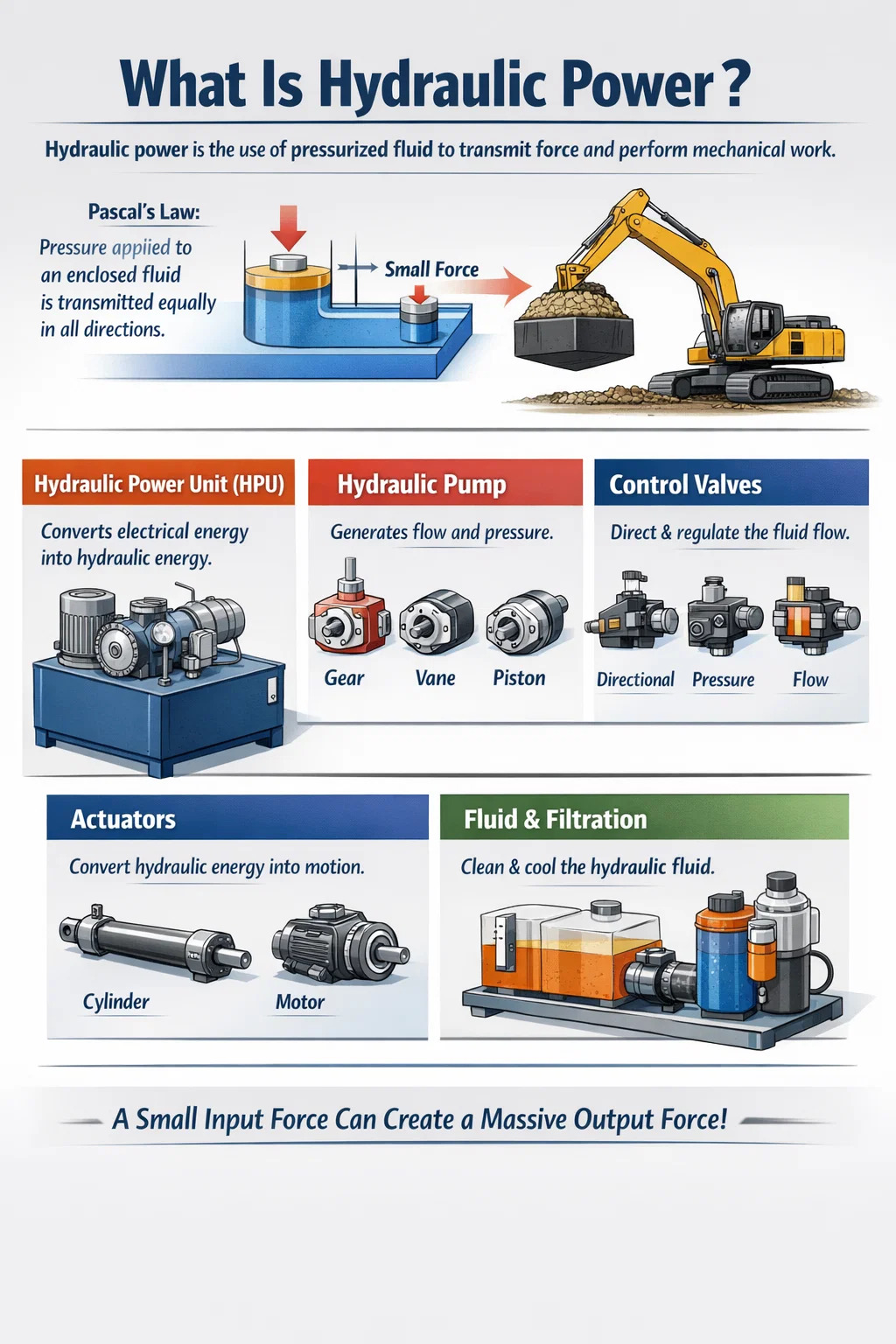

Что такое гидравлическая мощность? Как это работает и ключевые приложения

Что такое гидравлическая мощность — прямой ответ

Гидравлическая энергия — это использование жидкости под давлением (почти всегда на масляной основе) для передачи силы и выполнения механической работы. Фундаментальным принципом является закон Паскаля: давление, приложенное к замкнутой жидкости, передается одинаково во всех направлениях. Это означает, что относительно небольшая входная сила, действующая на небольшую площадь поршня, может быть усилена до огромной выходной силы на большей площади поршня. С практической точки зрения именно поэтому компактный гидроцилиндр может поднять 30-тонный ковш экскаватора, зажать пресс с силой в тысячи килоньютон или привести в движение рулевой механизм корабля с точной, воспроизводимой точностью.

Источником энергии в гидравлической системе является гидравлический силовой агрегат (ГПУ) — иногда называемый гидравлическим силовым агрегатом или электростанцией. Он преобразует электрическую (или дизельную) энергию в гидравлическую энергию, приводя в действие насос, который создает давление в жидкости, а затем распределяет это давление через шланги, клапаны и цилиндры туда, где необходимо выполнить работу. Без правильно подобранного HPU даже самые сложные последующие компоненты не смогут работать надежно.

Гидравлическая мощность измеряется в киловаттах (кВт) или лошадиных силах (л.с.), а давление в системе измеряется в барах или фунтах на квадратный дюйм. Промышленные гидравлические системы обычно работают между 150 бар (2175 фунтов на квадратный дюйм) и 350 бар (5076 фунтов на квадратный дюйм) , хотя системы сверхвысокого давления в аэрокосмической или подводной технике могут превышать 700 бар. Скорость потока, измеряемая в литрах в минуту (л/мин) или галлонах в минуту (GPM), определяет скорость привода, а давление определяет выходную силу.

Основные компоненты гидравлической системы

Полный гидравлический контур состоит из нескольких взаимозависимых компонентов. Каждый из них играет определенную роль; слабость какой-либо части ухудшает общую производительность системы.

Гидравлическая силовая установка (HPU)

HPU — это сердце системы. Обычно он состоит из электродвигателя или двигателя внутреннего сгорания, гидравлического насоса, резервуара (бака) для хранения жидкости, теплообменника или контура охлаждения, фильтрующих узлов, предохранительных клапанов и аккумулятора во многих конструкциях. Емкость резервуара варьируется от нескольких литров в компактных силовых установках до нескольких тысяч литров в крупных промышленных станциях. Номинальные характеристики двигателей для промышленных силовых агрегатов обычно варьируются от от 0,37 кВт до более 500 кВт , в зависимости от требований приложения.

Гидравлический насос

Насос преобразует механическую энергию в гидравлический поток. Тремя доминирующими типами насосов, используемых в промышленности, являются шестеренные насосы (экономичные, давление до ~ 250 бар), лопастные насосы (плавный поток, 70–175 бар) и поршневые насосы (самое высокое давление и эффективность, до 420 бар или выше). Поршневые насосы с переменным рабочим объемом особенно ценятся, поскольку они регулируют подачу в соответствии с потребностями нагрузки, сокращая потребление энергии на 20–40% по сравнению с альтернативами с фиксированным рабочим объемом.

Регулирующие клапаны

Распределительные клапаны направляют жидкость к нужному приводу. Клапаны регулирования давления (предохранительные, редукционные, последовательные) защищают контур и управляют выходным усилием. Клапаны регулирования расхода регулируют скорость привода. В современных системах все чаще используются пропорциональные или сервоклапаны, которые реагируют на электронные сигналы и обеспечивают управление с обратной связью, что важно для станков с ЧПУ, литья под давлением и робототехники.

Приводы

Приводы преобразуют гидравлическую энергию обратно в механическую работу. Линейные приводы (цилиндры) создают толкающую/тянущую силу, а гидравлические двигатели создают вращательный момент. Диаметр отверстия цилиндра варьируется от 20 мм в компактном оборудовании до более 1000 мм в большом прессовом оборудовании. Цилиндр диаметром 200 мм, работающий под давлением 300 бар, генерирует примерно 942 кН (около 96 тонн) зажимной или подъемной силы.

Жидкость и фильтрация

Гидравлическая жидкость одновременно выполняет четыре функции: передачу мощности, смазку внутренних компонентов, рассеивание тепла и уплотнение зазоров. Минеральное масло ISO VG 46 является наиболее широко используемой маркой в ​​промышленном оборудовании. Загрязнение является основной причиной отказов гидравлической системы. Исследования в области гидроэнергетики неизменно показывают, что более 70% отказов гидравлической системы связаны с загрязнением. Целевая чистота обычно соответствует классу 16/14/11 по ISO 4406 для сервосистем и 18/16/13 для стандартных цепей.

Как работает гидравлический силовой агрегат — шаг за шагом

Понимание внутренней последовательности работы HPU помогает как при устранении неполадок, так и при проектировании системы.

1. Электродвигатель запускается и приводит в движение гидравлический насос с фиксированной или переменной скоростью.
2. Насос забирает жидкость из резервуара через всасывающий фильтр, создает в ней давление и подает в напорную линию.
3. Клапан сброса давления устанавливает максимальное давление в системе. Если спрос на выходе низкий, избыточный поток возвращается в резервуар через предохранительный клапан, преобразуясь в тепло — вот почему энергоэффективность имеет значение.
4. Жидкость под давлением подается по шлангам или стальным трубам к коллектору гидрораспределителя.
5. Когда оператор или ПЛК сигнализирует клапану о переключении, жидкость направляется к соответствующему приводу. Привод выдвигается, втягивается или вращается по команде.
6. Возвратная жидкость из привода течет обратно в резервуар через возвратный фильтр, который удаляет частицы, образующиеся в результате износа компонентов.
7. Теплообменник или воздухоохладитель поддерживает температуру масла в рекомендуемом диапазоне — обычно от 35°С до 60°С — для защиты уплотнений и сохранения вязкости.
8. Датчики контролируют давление, температуру и уровень жидкости, передавая данные на панель управления или систему SCADA для контроля в режиме реального времени.

Аккумулятор — сосуд под давлением с газонаполненной камерой — может быть добавлен для хранения гидравлической энергии и ее высвобождения в случае пиковой нагрузки, что позволяет HPU использовать двигатель меньшего размера, сохраняя при этом требования к пиковой нагрузке. Этот метод распространен в листогибочных машинах и оборудовании для литья под давлением.

Гидравлическая мощность по сравнению с электрической и пневматической мощностью

Инженеры часто сравнивают гидравлические, электрические и пневматические системы, прежде чем приступить к проектированию. Каждый подход имеет реальные сильные стороны и конкретные ограничения.

Гидравлическая мощность имеет явное преимущество в приложениях, требующих очень высокой силы при компактной форме. Гидравлический цилиндр мощностью 500 кН может весить 30 кг; Для достижения той же силы с помощью шарико-винтового электропривода может потребоваться система, весящая в пять раз больше. И наоборот, там, где преобладают точность позиционирования менее миллиметра и требования отсутствия утечек, электрические сервоприводы в значительной степени заменили старые гидравлические конструкции в станках и полупроводниковом оборудовании.

Современные электрогидравлические системы сочетают в себе оба мира: серводвигатель с регулируемой скоростью приводит в движение гидравлический насос, обеспечивая необходимое давление и поток с эффективностью, приближающейся к электрическому приводу, сохраняя при этом плотность силы гидравлики. Эти сервогидравлические силовые агрегаты быстро набирают популярность в литье под давлением и обработке металлов давлением.

Ключевые отрасли и применения гидравлической энергии

Гидравлическая энергия используется практически в каждом секторе, где задействовано перемещение тяжелых грузов, формовка или контроль силы. Мировой рынок гидравлического оборудования оценивается примерно в 40 миллиардов долларов США в 2023 году и, согласно прогнозам, среднегодовой темп роста составит около 4,5% до 2030 года, что обусловлено строительной деятельностью и спросом на промышленную автоматизацию.

Строительная и мобильная техника

Экскаваторы, бульдозеры, краны и погрузчики полностью зависят от гидравлической энергии, обеспечивающей движение стрелы, рукояти и ковша. Стандартный 20-тонный экскаватор оснащен гидравлической силовой установкой, обеспечивающей примерно 130–180 кВт при давлении в системе около 350 бар. Гидравлические системы современных экскаваторов, чувствительные к нагрузке, автоматически регулируют рабочий объем насоса в соответствии с требуемой мгновенной силой копания, сокращая расход топлива до 25 % по сравнению со старыми системами с постоянным давлением.

Технология обработки металлов давлением и прессования

Гидравлические прессы для штамповки, ковки, глубокой вытяжки и литья под давлением требуют контролируемых очень высоких усилий зажима, которые трудно достичь с помощью механических приводов. Большие ковочные прессы работают при от 50 МН до 750 МН (меганьютонов), питаемый от нескольких HPU, работающих параллельно. Листогибочные машины для гибки листового металла используют сервогидравлические силовые агрегаты для достижения повторяемости положения штока ±0,01 мм — характеристика, которая была бы невозможна для гидравлических контуров с фиксированным расходом.

Морская и морская гидравлика

Подводные гидравлические системы управляют противовыбросовыми превенторами (ПВП), аппаратами с дистанционным управлением (ДУА) и якорными лебедками на морских платформах. В глубоководных системах управления противовыбросовыми превенторами используются гидравлические силовые агрегаты высокого давления до 690 бар. Палубное оборудование корабля — краны, люковые крышки, кормовые аппарели — опирается на централизованные гидроэлектростанции, которые распределяют давление по всему судну.

Промышленное производство

В машинах для литья под давлением, машинах для литья под давлением, прессах для вулканизации резины и оборудовании бумажных фабрик используются специальные HPU. Типичная литьевая машина грузоподъемностью 1000 тонн требует гидравлического силового агрегата мощностью 55–75 кВт со скоростью потока 100–200 л/мин. Перевод этих машин на сервогидравлические HPU обычно снижает потребление электроэнергии на 30–60% за производственный цикл.

Аэрокосмическая и оборонная промышленность

Поверхности управления полетом самолета, шасси и реверсоры тяги зависят от гидравлических систем, работающих на 207 бар (3000 фунтов на квадратный дюйм) на старых коммерческих самолетах и 345 бар (5000 фунтов на квадратный дюйм) на новых конструкциях, таких как Boeing 787 и Airbus A380. Экономия веса за счет работы при более высоком давлении позволяет использовать более мелкие и легкие компоненты. Военная техника — танки, гаубицы, перископы подводных лодок — также использует компактные гидравлические силовые системы.

Возобновляемая энергия

В системах управления шагом ветряных турбин, которые наклоняют каждую лопасть для оптимизации захвата мощности и предотвращения превышения скорости, используются гидравлические аккумуляторы и цилиндры. Гидравлические системы шага обычно обеспечивают резервное накопление энергии (в аккумуляторе) для безопасного оперения лопастей во время отказа сети - функция безопасности, с которой электрогидравлические системы надежно справляются даже в сильные холода или жару.

Выбор подходящего гидравлического силового агрегата

Выбор гидросиловой установки предполагает балансировку множества инженерных и эксплуатационных параметров. Недостаточный размер HPU приводит к замедлению цикла, перегреву и преждевременному износу. Превышение размеров приводит к потере капитала и энергии.

Требования к давлению и расходу

Начните с расчета нагрузки на привод. Для цилиндра: Сила (Н) = Давление (Па) × Площадь (м²). Если вам нужно 200 кН от цилиндра диаметром 100 мм, вам потребуется рабочее давление не менее 255 бар (с запасом прочности). Расход определяет скорость: цилиндру с диаметром отверстия 100 мм, расширяющемуся со скоростью 50 мм/с, требуется примерно 24 л/мин . Требуемая мощность двигателя составляет P (кВт) = [Давление (бар) × Расход (л/мин)] ÷ 600, с поправкой на КПД насоса (обычно 85–90%).

Определение размеров резервуара

Общее эмпирическое правило заключается в том, чтобы размер резервуара был В 3–5 раз больше скорости потока насоса в минуту. . Поэтому насосу, подающему 40 л/мин, необходим резервуар объемом 120–200 литров. Этот объем обеспечивает достаточное время пребывания для выхода увлеченного воздуха, рассеивания тепла и осаждения частиц, прежде чем жидкость рециркулирует на впуск насоса.

Фиксированное и переменное смещение

Шестеренчатые насосы с фиксированным рабочим объемом HPU являются наиболее экономичными, но непрерывно обеспечивают полный поток независимо от потребности, преобразуя избыточную энергию в тепло. Поршневые насосы с переменным рабочим объемом стоят примерно в 2–3 раза больше первоначально, но может снизить затраты на электроэнергию настолько, чтобы обеспечить период окупаемости 18–36 месяцев в условиях непрерывного производства. Для прерывистого режима работы, когда машина простаивает более 50% времени, HPU с фиксированным насосом и разгрузочным клапаном часто является лучшим экономическим выбором.

Сервогидравлические силовые агрегаты

Сервогидравлические (или электрогидравлические) силовые агрегаты сочетают в себе сервопривод переменного тока с регулируемой скоростью и насос постоянной производительности. Привод регулирует частоту вращения двигателя в точном соответствии с расходом и давлением, необходимыми в каждый момент цикла. Эта архитектура обеспечивает экономия энергии 40–70% по сравнению с традиционными HPU с постоянной скоростью в таких приложениях, как литье под давлением, и снижает уровень шума на 10–15 дБ (А), поскольку двигатель резко замедляется во время фаз удержания.

Проектирование системы охлаждения

Каждый ватт энергии, потерянной в гидравлической системе, превращается в тепло масла. Система с двигателем мощностью 37 кВт, работающим с КПД 75 %, генерирует около 9 кВт отходящего тепла, которое необходимо постоянно отводить. Воздушные охладители входят в стандартную комплектацию мобильного оборудования; Теплообменники с водяным охлаждением предпочтительны для внутренних промышленных установок, где температура окружающей среды контролируется. Неправильный выбор размера системы охлаждения значительно сокращает срок службы уплотнений и насоса — температура масла, превышающая 80°C, ускоряет окисление, удваивая скорость деградации жидкости на каждые 10°C.

Типы гидравлических жидкостей и их влияние на производительность

Гидравлическая жидкость так же важна, как и любая механическая деталь — она одновременно является энергоносителем, смазкой, теплоносителем и герметиком.

• Минеральное масло (ISO VG 32–68): Самый распространенный выбор. Отличная смазка, широкая доступность, умеренная стоимость. ISO VG 46 используется по умолчанию для большинства промышленных HPU, работающих при температуре окружающей среды 20–50°C.
• Водно-гликолевые жидкости: Огнестойкий, используется на сталелитейных заводах и предприятиях литья под давлением. Требуются более высокие скорости насоса, чтобы компенсировать более низкую смазывающую способность и оказывать коррозионное воздействие на компоненты цинка, кадмия и магния.
• Жидкости на основе эфиров фосфорной кислоты: Высочайшая огнестойкость, используется в авиации и энергетике. Несовместим со стандартными нитриловыми уплотнениями — уплотнения из фторуглерода (витона) обязательны.
• Биоразлагаемые растительные масла или синтетические эфирные жидкости: Требуется в экологически чувствительных применениях, таких как лесозаготовительное оборудование или вблизи водных путей. Смазка, сравнимая с минеральным маслом, но с более высокой биоразлагаемостью (>90% за 28 дней согласно OECD 301B).
• Синтетические жидкости ПАО: Превосходные характеристики при экстремальных температурах (от -54°C до 135°C), низкая скорость окисления и очень длительный срок службы. Используется в авиационной гидравлике и арктической строительной технике.

Мониторинг состояния жидкости — отслеживание вязкости, кислотного числа, количества частиц и содержания воды — продлевает срок службы системы и предотвращает незапланированные простои. Программы анализа масла на крупных промышленных предприятиях регулярно достигают Срок службы жидкости 5 000–10 000 часов , по сравнению с интервалом замены по умолчанию в 2000 часов, рекомендуемым при отсутствии программы мониторинга.

Распространенные проблемы гидравлической системы и способы их диагностики

Даже в хорошо спроектированных гидравлических системах со временем возникают проблемы. Знание симптомов и их коренных причин сокращает время устранения неполадок с часов до минут.

Программы технического обслуживания с учетом состояния, которые сочетают в себе анализ масла, мониторинг вибрации насоса и двигателя, а также инфракрасное тепловидение шланговых фитингов и корпусов клапанов, могут увеличить среднее время безотказной работы (MTBF) за счет 50–80% по сравнению с плановым техническим обслуживанием, основанным на времени. Многие современные гидравлические силовые агрегаты теперь оснащены встроенными датчиками Интернета вещей и возможностью подключения к облаку, обеспечивая непрерывную передачу данных о состоянии бригадам технического обслуживания без ручного контроля.

Повышение энергоэффективности в современных гидравлических энергосистемах

Гидравлику исторически критиковали за низкую энергоэффективность по сравнению с прямым электроприводом. Этот разрыв значительно сократился за последнее десятилетие благодаря нескольким технологическим разработкам.

• Силовые агрегаты с регулируемой скоростью: Согласование скорости двигателя с потребностями устраняет потери на дросселирование. Полевые данные заводов литья под давлением показывают экономию энергии на 45–65% по сравнению с базовыми HPU с постоянной скоростью, со сроком окупаемости менее двух лет при типичных промышленных тарифах на электроэнергию.
• Цепи измерения нагрузки: Насос повышает давление лишь немного выше требуемой текущей нагрузки (обычно запас 20–30 бар), а не поддерживает постоянное максимальное давление в системе. Уже одно это снижает энергию привода насоса на 15–30 % в схемах с переменным профилем нагрузки.
• Восстановление энергии: На больших прессах и подъемном оборудовании регенеративные гидравлические контуры рекуперируют энергию во время обратного хода, направляя жидкость непосредственно от конца штока к концу крышки, что снижает потребность в расходе насоса до 40% при движении с быстрым ходом.
• Улучшенные уплотнения и внутренние зазоры: Современные уплотнительные материалы с низким коэффициентом трения и более жесткие производственные допуски снижают потери на внутренние утечки в насосах и двигателях, повышая объемный КПД выше 97% в высококачественных поршневых насосах по сравнению с 90–93% в более старых конструкциях.
• Цифровая гидравлика: Клапаны быстрого включения/выключения в некоторых случаях заменяют пропорциональные клапаны с постоянным дросселированием, обеспечивая почти нулевые потери на дросселирование при сохранении точного управления.

Стандарт ISO 4413 и новый стандарт ISO 16431 (показатель эффективности гидравлической системы) в настоящее время определяют новые спецификации HPU в Европе и все чаще в Северной Америке, побуждая производителей публиковать проверенные показатели эффективности как часть закупочной документации.

Стандарты безопасности и передовой опыт для гидравлических силовых агрегатов

Гидравлические системы хранят значительную энергию — 200-литровый резервуар при давлении 300 бар содержит примерно 3000 кДж запасенной энергии , что сравнимо с кинетической энергией небольшого автомобиля, движущегося со скоростью 180 км/ч. Несоблюдение мер безопасности может привести к серьезным травмам в результате впрыска жидкости под высоким давлением и выброса накопленной энергии.

• Изоляция давления перед техническим обслуживанием: Всегда сбрасывайте давление в системе и блокируйте/отключайте (LOTO) источник питания перед тем, как открывать какое-либо соединение. Никогда не предполагайте, что остановленный двигатель означает нулевое давление в системе — аккумуляторы и давление в цилиндрах, вызванное нагрузкой, могут оставаться при полном рабочем давлении в течение неопределенного времени.
• Травмы, вызванные гидравлическими инъекциями: Утечка в шланге при давлении 200 бар может привести к попаданию жидкости через кожу без видимых ран. Любое подозрение на инъекционную травму требует немедленного хирургического вмешательства — это неотложная медицинская помощь, а не небольшой порез.
• Интервалы проверки шлангов: ISO 4413 рекомендует проводить визуальный осмотр шлангов каждые 3–6 месяцев и заменять их независимо от состояния в течение срока службы, указанного производителем (обычно 6 лет с даты изготовления или 4 года с даты установки).
• Управление пожарным риском: Туман минерального масла под высоким давлением, воспламеняющийся от близлежащего источника тепла, представляет опасность пожара. Прокладка шлангов вдали от горячих поверхностей, использование огнестойкой жидкости в средах с высоким риском и установка автоматических систем пожаротушения вблизи крупных HPU являются общепризнанными мерами по снижению риска.
• Соответствующие стандарты: ISO 4413 (общие требования безопасности для гидравлических систем), EN 13135 (краны — гидравлическое оборудование), NFPA T2.24.1 (требования США по безопасности для гидравлических систем) и Директива CE по машинному оборудованию 2006/42/EC для европейских рынков HPU.

Часто задаваемые вопросы о гидравлической силе

В чем разница между гидравлической мощностью и гидравлическим давлением?

Гидравлическое давление является одним из компонентов гидравлической мощности. Мощность равна давлению, умноженному на расход: P (кВт) = [бар × л/мин] ÷ 600. Система при давлении 300 бар и расходе 5 л/мин обеспечивает мощность 2,5 кВт. Другой на 100 бар и 50 л/мин также обеспечивает мощность 8,3 кВт. Высокое давление само по себе не означает высокую мощность — скорость потока имеет такое же значение.

Как долго обычно работает гидравлический силовой агрегат?

При правильном обслуживании жидкости и замене фильтров хорошо построенный промышленный HPU обычно прослужит долго. 15–25 лет . Насос обычно изнашивается первым компонентом, его номинальный срок службы составляет 8 000–20 000 часов в зависимости от типа, рабочего давления и чистоты жидкости. Шестеренчатые насосы наиболее долговечны в загрязненных средах; Поршневые насосы обеспечивают самый длительный срок службы, если чистота жидкости поддерживается на уровне ISO 4406, класс 16/14/11 или выше.

Можно ли использовать гидроагрегат на открытом воздухе?

Да, при условии, что он предназначен для использования на открытом воздухе. Это означает класс защиты электрооборудования двигателя и панели управления IP65 или выше, резервуар и корпус из нержавеющей стали или с покрытием, низкотемпературную жидкость (ISO VG 32 или синтетические жидкости, рассчитанные на -40°C для арктических условий) и устойчивые к ультрафиолетовому излучению чехлы для шлангов. Мобильные ГНУ на строительной технике изначально предназначены для эксплуатации на открытом воздухе в любую погоду.

Что вызывает перегрев гидроагрегата?

Наиболее распространенными причинами являются недостаточный размер или загрязнение теплообменника, чрезмерная внутренняя утечка (которая рециркулирует энергию в виде тепла, не совершая полезной работы), предохранительный клапан, установленный слишком близко к требуемому рабочему давлению (из-за чего он часто трескается), и слишком маленький резервуар, чтобы обеспечить достаточную тепловую массу. Постоянная эксплуатация масла при температуре выше 80°C значительно сокращает срок службы компонентов и требует расследования.

В чем разница между разомкнутым и замкнутым гидравлическим контуром?

В разомкнутом контуре возвратная жидкость из привода возвращается в резервуар, прежде чем снова всасываться в насос. Это наиболее распространенная схема, которая упрощает охлаждение и фильтрацию. В контуре с замкнутым контуром (или с закрытым центром) возвратная жидкость возвращается непосредственно на вход насоса, и только небольшой зарядный насос восполняет потери от утечки. Контуры с замкнутым контуром используются в основном с гидравлическими двигателями переменного рабочего объема для гидростатической трансмиссии в таких транспортных средствах, как комбайны, компактные гусеничные погрузчики и промышленные вилочные погрузчики. Они обеспечивают плавное бесступенчатое регулирование скорости в обоих направлениях без механической коробки передач.

Как подобрать гидравлический силовой агрегат для нового применения?

Выбор размера начинается с требований к приводу: максимальное усилие (из анализа нагрузки), требуемая скорость (из требований ко времени цикла) и рабочий цикл (процент времени при полной нагрузке). По силе и диаметру цилиндра рассчитайте рабочее давление. По скорости и диаметру отверстия рассчитайте требуемый расход. Примените коэффициент обслуживания 1,2–1,3 для учета неэффективности. Выберите насос и двигатель, рассчитанные на эту мощность, затем подберите резервуар и охладитель с учетом полученной тепловой нагрузки. Многие производители HPU предоставляют бесплатное программное обеспечение для определения параметров — при вводе этих параметров автоматически генерируется рекомендуемая конфигурация.
