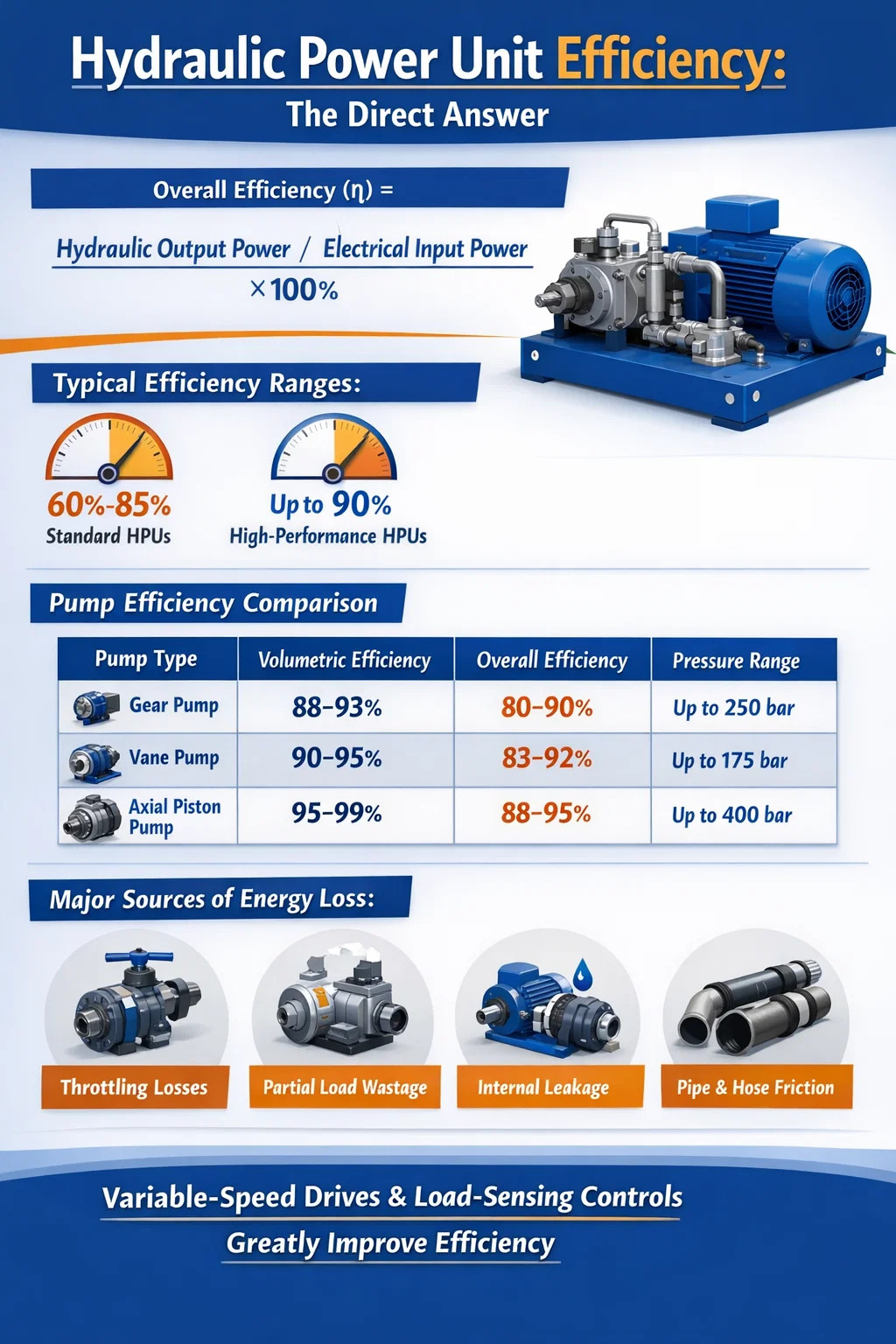

Типичная гидравлическая силовая установка (HPU) работает с общим КПД от 60% до 85% в зависимости от конструкции системы, качества компонентов, условий эксплуатации и состояния технического обслуживания. Высокопроизводительные или специально разработанные гидравлические агрегаты с насосами переменной производительности и оптимизированными средствами управления могут достичь эффективности до 90% или чуть выше в идеальных условиях. Однако многие реальные промышленные HPU, использующие нерегулируемые насосы при частичных нагрузках, регулярно попадают в от 60% до 75% диапазон из-за потерь дросселирования, выделения тепла и утечек.
Общий КПД гидравлического силового агрегата — это не одно фиксированное число, а продукт множества пониженных КПД насоса, двигателя, клапанов, приводов, трубопроводов и условий жидкости. Понимание вклада каждого компонента помогает инженерам и группам технического обслуживания определить, где теряется энергия и где улучшения будут иметь наибольший эффект.
Как определяется эффективность гидравлической силовой установки
КПД гидравлической силовой установки выражается как отношение полезной выходной мощности гидравлики к общей входной электрической мощности, потребляемой системой. Формула проста:
Общий КПД (η) = Выходная мощность гидравлики / Входная электрическая мощность × 100 %
Выходная мощность гидравлики рассчитывается как расход, умноженный на давление (Q × P). Входная электрическая мощность — это измеренная мощность, потребляемая двигателем от источника питания. Разница между ними представляет собой потери в виде тепла, шума и механического трения, распределенные по каждому компоненту системы.
Эффективность также подразделяется на три основные подкатегории, которые применяются к отдельным компонентам, особенно к гидравлическому насосу:
- Объемный КПД: Отношение фактического подаваемого потока к теоретическому расходу. Внутренняя утечка внутри насоса снижает этот показатель. Типичные значения для шестеренных насосов составляют 90–95 %, для поршневых – 95–99 %.
- Механический КПД: Учитывает потери на трение в подшипниках, уплотнениях и вращающихся деталях. Обычно варьируется от 90% до 97% для насосов в хорошем состоянии.
- Общий КПД насоса: Произведение объемного и механического КПД. Для качественного аксиально-поршневого насоса этот показатель обычно составляет от 87% до 95%.
Помимо насоса, электродвигатель, приводящий в движение гидравлический силовой агрегат, имеет собственный КПД, обычно между 88% и 96% для современных асинхронных двигателей. Умножение эффективности насоса на эффективность двигателя дает эффективность преобразования энергии без учета потерь в клапане или цепи.
Диапазоны эффективности в зависимости от типа гидравлического насоса
Тип насоса, используемого в гидравлической силовой установке, оказывает наибольшее влияние на эффективность системы. Каждая конструкция насоса имеет характеристическую кривую эффективности, которая меняется в зависимости от скорости, давления и настройки рабочего объема.
| Тип насоса | Объемная эффективность | Общий КПД насоса | Типичный диапазон давления |
| Внешний шестеренный насос | 88–93% | 80–90% | До 250 бар |
| Внутренний шестеренный насос | 90–95% | 82–92% | До 200 бар |
| Лопастной насос | 90–95% | 83–92% | До 175 бар |
| Радиально-поршневой насос | 95–98% | 88–94% | До 700 бар |
| Аксиально-поршневой насос (фиксированный) | 95–99% | 88–95% | До 400 бар |
| Аксиально-поршневой насос (переменный) | 95–99% | 87–94% | До 400 бар |
Таблица 1. Сравнение эффективности распространенных типов гидравлических насосов, используемых в гидроагрегатах.
Шестеренчатые насосы являются наиболее доступными и широко используемыми в HPU с низким и средним давлением, но их более низкий объемный КПД при более высоких давлениях делает их плохим выбором для энергозависимых применений. Аксиально-поршневые насосы, хотя и более дорогие, неизменно обеспечивают наилучшую эффективность и являются предпочтительным выбором в промышленных гидравлических агрегатах, где затраты на электроэнергию значительны.
Основные источники потерь энергии в гидравлической силовой установке
Понимание того, где происходят потери, имеет важное значение для повышения эффективности любой гидравлической силовой установки. Потери распределяются по нескольким точкам, и некоторые из них вносят гораздо больший вклад, чем другие.
Дроссельное регулирование и падение давления на регулирующих клапанах
Распределительные клапаны, предохранительные клапаны и клапаны регулирования расхода создают падение давления при прохождении через них масла. В контуре дозирования или дозирования разница давления на регулирующем клапане преобразуется непосредственно в тепло. Во многих промышленных системах только эти потери, связанные с клапанами, составляют От 15% до 30% от общей потребляемой энергии . Система, работающая при давлении 200 бар, с регулирующим клапаном, вызывающим падение давления на 30 бар, теряет 15% энергии давления в этот момент еще до того, как жидкость достигнет привода.
Нерегулируемый насос, работающий на полную мощность при частичной нагрузке
Одним из самых больших недостатков традиционной конструкции гидравлической силовой установки является использование насоса фиксированного объема, который всегда обеспечивает максимальный поток, даже если системе требуется лишь часть этого потока. Избыточный поток переводится обратно в резервуар через предохранительный клапан при давлении в системе — ситуация, называемая «сброс сброса давления». Это постоянно тратит энергию и выделяет значительное количество тепла. Исследования показали, что ГНС с фиксированным насосом, работающая при 30 % номинальной нагрузки, может 40% или более входной мощности только в обходных потерях.
Внутренняя утечка
Внутренние утечки возникают внутри насосов, двигателей, цилиндров и клапанов, когда жидкость высокого давления обходит уплотнения и зазоры на сторону низкого давления. Хотя некоторая внутренняя утечка является нормальной и необходимой для смазки, чрезмерная утечка из-за износа или слишком больших зазоров снижает объемный КПД. Насос с внутренней утечкой 5 % должен генерировать поток на 5 % больше, чем требуется системе, потребляя дополнительную энергию только для компенсации. В изношенных компонентах эта утечка может возрасти до 10–15 %, заметно ухудшая производительность системы.
Потери на трение в трубах и шлангах
Когда гидравлическая жидкость течет по трубам, шлангам и фитингам, трение приводит к падению давления, пропорциональному квадрату скорости потока. Трубопроводы меньшего размера вызывают более высокие скорости, что резко увеличивает потери. Рекомендуемая максимальная скорость потока в напорных линиях обычно составляет 2–4 м/с , и в обратных строках 1–2 м/с . Системы с чрезмерно длинными участками труб, резкими изгибами или несколькими фитингами могут потерять 5–10 % доступного давления до того, как жидкость достигнет привода.
Тепловыделение и охлаждающая нагрузка
Все вышеперечисленные потери в конечном итоге проявляются в виде тепла в гидравлической жидкости. Температура жидкости должна поддерживаться в подходящем диапазоне — обычно от 40°С до 60°С для большинства минеральных масел — для сохранения вязкости и предотвращения деградации. Когда жидкость становится слишком горячей, вязкость падает, утечка увеличивается, а эффективность насоса еще больше падает, создавая отрицательный цикл компаундирования. Энергия, потребляемая маслоохладителями (и их вентиляторами или водяными контурами), увеличивает общее энергопотребление системы, еще больше снижая чистую эффективность с точки зрения оператора.
Как частотно-регулируемые приводы значительно повышают эффективность гидравлической силовой установки
Единственная наиболее эффективная модернизация, доступная для существующего гидравлического силового агрегата, — это добавление к электродвигателю привода с регулируемой скоростью (VSD), также называемого частотно-регулируемым приводом (VFD). Вместо постоянной работы двигателя на полной скорости и обхода избыточного потока преобразователь частоты регулирует скорость двигателя в режиме реального времени, чтобы точно соответствовать расходу и давлению, требуемым системой.
Экономия энергии при таком подходе основана на законах сродства для насосов, которые гласят, что потребляемая мощность зависит от куба скорости насоса . Снижение скорости насоса до 80 % от его номинальной скорости снижает энергопотребление примерно до 51% расхода на полной скорости. Снижение скорости до 60% снижает энергопотребление примерно до 22% полной загрузки. Это теоретические цифры, но реальные установки постоянно демонстрируют экономию энергии от 30% до 60% по сравнению с HPU с фиксированной скоростью, работающими с тем же рабочим циклом.
Тематическое исследование на предприятии по литью пластмасс под давлением, в ходе которого на 15 машинах были заменены агрегаты с фиксированным насосом на агрегаты с приводом от преобразователя частоты, продемонстрировано, что среднегодовая экономия электроэнергии составляет 42% за машину, со сроком окупаемости менее 18 месяцев по местным тарифам на электроэнергию. Снижение тепловыделения также уменьшило время работы маслоохладителя и увеличило интервалы обслуживания масла.
Гидравлические силовые агрегаты на базе частотно-регулируемого привода теперь являются стандартными для многих промышленных предприятий, работающих в тяжелых условиях, в том числе:
- Машины для литья под давлением и выдувные машины
- Прессы для штамповки и формовки металла
- Машины для литья под давлением
- Гидравлические зажимные системы для станков с ЧПУ
- Морское палубное оборудование и морские гидравлические системы
Роль гидравлической жидкости в эффективности системы
Выбор и состояние гидравлической жидкости оказывают прямое и измеримое влияние на эффективность гидравлической силовой установки. Вязкость жидкости является критическим параметром. Если вязкость слишком высока, сопротивление перекачиванию и трение жидкости увеличиваются, что приводит к увеличению механических потерь. Если вязкость слишком низкая, внутренняя утечка увеличивается, снижая объемный КПД и потенциально вызывая контакт металла с металлом в насосах и двигателях.
Большинство гидравлических систем разработаны на основе минерального масла ISO VG 46 или ISO VG 68, с оптимальным окном рабочей вязкости, обычно между 25 и 54 сСт при рабочей температуре. Работа за пределами этого окна — либо потому, что система слишком холодная или слишком горячая, либо из-за того, что использовался неправильный сорт — может снизить эффективность насоса на от 3% до 8% .
Синтетические гидравлические жидкости, особенно масла на основе полиальфаолефинов (ПАО), могут обеспечить умеренное повышение эффективности. от 1% до 3% по сравнению с обычным минеральным маслом благодаря лучшим вязкостно-температурным характеристикам и меньшему внутреннему трению. Эти результаты согласуются с результатами многочисленных независимых исследований и данными испытаний производителей насосов. Хотя 1–3% звучит скромно, для крупного промышленного HPU, непрерывно потребляющего 100 кВт, это составляет 1000–3000 Вт сэкономленной мощности — значительная сумма за годовой рабочий цикл.
Загрязнение жидкости не менее важно. Частицы в гидравлической жидкости ускоряют износ компонентов, увеличивают внутренние утечки и засоряют отверстия клапанов. Поддержание чистоты жидкости в соответствии с кодом чистоты ISO 4406. 15.17.12 или лучше для большинства промышленных HPU считается лучшей практикой. Системы с ухудшенной жидкостью часто демонстрируют заметное снижение объемного КПД по мере прогрессирования износа насоса и клапана.
Сравнение эффективности HPU с фиксированным и переменным рабочим объемом
Во многих малых и средних гидравлических агрегатах используются шестеренные или лопастные насосы фиксированного рабочего объема, поскольку они недороги, компактны и просты в обслуживании. Поршневые насосы с переменным рабочим объемом стоят значительно дороже, но обеспечивают соответствие производительности потребностям, сокращая потери на байпасе. Разница в эффективности между этими двумя подходами наиболее заметна при работе с частичной нагрузкой.
| Условия эксплуатации | Эффективность HPU с фиксированным рабочим объемом | Эффективность HPU с переменным рабочим объемом | Эффективность HPU с регулируемым насосом VSD |
| 100% нагрузка | 78–84% | 82–88% | 85–90% |
| 75% нагрузка | 62–70% | 78–86% | 84–90% |
| 50% нагрузка | 48–58% | 72–82% | 80–88% |
| 25% нагрузка | 30–42% | 60–72% | 72–84% |
Таблица 2. Примерное сравнение общей эффективности при различных уровнях нагрузки для различных конфигураций гидравлических силовых агрегатов.
В приведенной выше таблице показано, почему HPU с фиксированным насосом особенно плохо подходят для приложений с переменным циклом потребления. При нагрузке 25% агрегат с фиксированным рабочим объемом может тратить более двух третей входной энергии, в то время как эквивалентный агрегат с регулируемым рабочим объемом, оснащенный преобразователем частоты, сохраняет значительно более высокую полезную долю выходной мощности.
Практические шаги по повышению эффективности вашей гидравлической силовой установки
Повышение эффективности существующего гидроагрегата не всегда требует полной замены. Многие обновления можно применять постепенно, обеспечивая измеримую отдачу от инвестиций.
Аудит текущего энергопотребления
Прежде чем вносить какие-либо изменения, установите измеритель мощности на источнике питания двигателя и регистрируйте потребление за полный машинный цикл. Сравните измеренную кривую мощности с теоретическим минимумом, требуемым профилем нагрузки. Разрыв между фактическим потреблением и теоретическим минимумом представляет собой возмещаемые потери. Во многих старых HPU с фиксированным насосом этот разрыв от 25% до 45% общего потребления.
Подберите правильный размер насоса и двигателя
Насосы и двигатели увеличенного размера часто встречаются в промышленной гидравлике, поскольку инженеры применяют большие коэффициенты безопасности или повторно используют существующие компоненты. Насос, работающий с производительностью 40 % от номинального, работает далеко за пределами своей максимальной эффективности. Точное соответствие производительности насоса фактической потребности системы — в идеале работа с 70–90 % номинальной производительности при пиковой нагрузке — позволяет поддерживать насос в наиболее эффективном диапазоне.
Установите привод с регулируемой скоростью
Как обсуждалось выше, установка преобразователя частоты на существующий двигатель обычно представляет собой одиночную модернизацию с самой высокой рентабельностью для любого гидравлического силового агрегата, используемого в приложениях с переменной нагрузкой. Современные преобразователи частоты также обеспечивают возможность плавного пуска, снижая пусковой ток двигателя и механические удары при запуске, что продлевает срок службы насоса и двигателя.
Обновление до системы управления с определением нагрузки
Гидравлические контуры с определением нагрузки (LS) используют пилотный сигнал от привода для непрерывной регулировки выходного давления и расхода насоса так, чтобы он немного превышал требуемый нагрузкой — обычно 15–25 бар выше давления нагрузки . Это устраняет большие запасы по давлению и потери на дросселирование, встречающиеся в схемах с открытым центром. Системы измерения нагрузки более сложны и дороги в реализации, но могут снизить энергопотребление системы за счет от 20% до 40% в мобильных и промышленных приложениях с переменными нагрузками.
Уменьшите давление в системе до необходимого минимума
Многие гидравлические системы настроены на более высокое давление, чем фактически требует применение, либо из-за чрезмерного проектирования, либо из-за того, что рабочее давление было повышено для компенсации изношенных компонентов. Каждые ненужные 10 бар давления в системе представляют собой потерю энергии в контуре с фиксированным насосом. Систематический анализ настроек давления и снижение их до минимума, обеспечивающего надежное достижение требуемого усилия привода, представляет собой бесплатное или недорогое повышение эффективности, которое часто приводит к от 5% до 15% экономия энергии.
Обслуживание гидравлической жидкости и системы фильтрации
Регулярный отбор проб и анализ масла в сочетании со своевременной заменой фильтров поддерживают оптимальный диапазон вязкости гидравлической жидкости и предотвращают абразивный износ компонентов насоса и клапанов. Многие предприятия, участвующие в программах профилактического обслуживания, которые тщательно контролируют состояние жидкости, сообщают Срок службы компонентов увеличивается на 10–20 % и значительно более стабильная эффективность системы с течением времени по сравнению с графиками замены масла, основанными на календаре.
Изоляция и контроль температуры жидкости
В холодных условиях гидравлическим системам требуется больше времени для достижения рабочей температуры, в течение этого периода жидкость высокой вязкости увеличивает потери на трение. Изоляция стенок резервуара или использование предварительных нагревателей с термостатическим управлением сокращают время прогрева и связанные с этим потери эффективности. В жарких условиях обеспечение правильного размера и технического обслуживания теплообменника предотвращает работу системы выше оптимального температурного диапазона, что в противном случае могло бы ускорить утечку и ускорить разложение жидкости.
Как эффективность гидравлической силовой установки влияет на эксплуатационные расходы
Эффективность оказывает прямое и комплексное финансовое влияние на срок службы гидравлической силовой установки. Для HPU мощностью 50 кВт, работающего с общим КПД 65 %, требуется примерно 76,9 кВт электрической мощности для выполнения 50 кВт полезной гидравлической работы. Для того же HPU, повышенного до КПД 82 %, потребуется всего лишь 61 кВт входной мощности — разница почти 16 кВт.
При тарифе на электроэнергию 0,12 доллара США/кВтч и 5000 часов работы в год эта разница в 16 кВт обходится 9600 долларов в год . За 10-летний срок службы оборудования это составит 96 000 долларов США предотвратимых затрат на электроэнергию от одного HPU. Предприятия с несколькими гидравлическими силовыми установками, например, на автосборочных заводах, литейных заводах и тяжелых производственных линиях, соответственно умножают эту цифру.
Помимо электроэнергии, более низкая эффективность означает большее выделение тепла, что увеличивает затраты на охлаждение, ускоряет деградацию масла, сокращает срок службы уплотнений и насосов, а также увеличивает частоту технического обслуживания. Общая стоимость владения низкоэффективным HPU существенно выше, чем предполагает его покупная цена.
Ключевые факторы, определяющие эффективность любой гидравлической силовой установки
Суммируем переменные, которые определяют, какое место в спектре эффективности занимает конкретная гидравлическая силовая установка:
- Тип и состояние насоса: Аксиально-поршневые насосы в хорошем состоянии всегда превосходят шестеренные и лопастные насосы, особенно при более высоких давлениях.
- Система привода: Двигатели, оснащенные преобразователем частоты, обеспечивают наилучший КПД при частичной нагрузке и в настоящее время считаются стандартными для энергосберегающих установок.
- Архитектура управления: Системы измерения нагрузки и компенсации давления минимизируют потери дросселирования по сравнению со схемами с открытым центром с фиксированным давлением.
- Настройка давления в системе: Более низкое давление снижает потери на байпасе и выделение тепла в системах с фиксированным насосом.
- Тип и состояние жидкости: Правильная марка, чистая жидкость в хорошем состоянии удерживает утечки и потери на трение на минимальных значениях.
- Конструкция трубопроводов: Короткие участки труб с низким сопротивлением правильного размера сводят к минимуму потери давления из-за трения.
- Рабочая температура: Поддержание жидкости в оптимальном диапазоне вязкости (обычно 40–60°C) сохраняет как объемную, так и механическую эффективность.
- Степень износа компонентов: Изношенные насосы, цилиндры и клапаны увеличивают внутренние утечки, что со временем снижает объемный КПД.
Систематическое устранение всех этих факторов — посредством продуманного первоначального проектирования и последовательного технического обслуживания — является тем, что отличает гидравлический силовой агрегат, работающий с КПД 85 %, от агрегата, который изо всех сил пытается достичь КПД 65 %.
