Что такое блок CDU?

A Блок CDU (компактный приводной блок) представляет собой автономный гидравлический силовой агрегат, объединяющий насос, двигатель, резервуар, клапаны и элементы управления в одном корпусе. Он подает гидравлическую жидкость под давлением к приводам, цилиндрам или двигателям промышленного, мобильного и морского оборудования. Определяющей характеристикой является компактность: все гидравлические компоненты предварительно собраны, имеют трубопроводы и готовы к установке без проведения сантехнических работ на месте за пределами соединительных портов.

Блоки CDU тесно связаны с термином и часто используются как синонимы. Гидравлический силовой агрегат постоянного тока , особенно когда приводной двигатель работает от постоянного тока (12 В, 24 В или 48 В постоянного тока). Это делает их выбором по умолчанию для платформ с аккумуляторным питанием: грузовых автомобилей, подъемных платформ, гидробортов, самосвалов, сельскохозяйственной техники и автономных промышленных станций, где сетевое питание переменного тока недоступно.

Проще говоря: если вам нужна гидравлическая сила без использования отдельной комбинации мотор-насос и без прокладки внешних гидравлических линий через корпус машины, то решением станет блок CDU. Типичный блок обеспечивает поставку между 0,5 л/мин и 20 л/мин при давлениях в диапазоне от от 100 бар до 350 бар , в зависимости от класса приложения.

Основные компоненты внутри блока CDU

Понимание того, что содержит блок CDU, помогает объяснить, почему он так надежно работает в таких разнообразных средах. Каждый агрегат, независимо от того, продается ли он как компактный привод или гидравлический силовой агрегат постоянного тока, имеет одну и ту же фундаментальную архитектуру.

Электродвигатель

В версиях постоянного тока используются двигатели с постоянными магнитами или бесщеточные двигатели на напряжение 12, 24 В или 48 В. В версиях переменного тока используются однофазные или трехфазные асинхронные двигатели. Мощность двигателя варьируется от 0,3 кВт (малый гидроборт) до 7,5 кВт (тяжелый промышленный цилиндр). КПД двигателя напрямую влияет на потребление батареи в мобильных приложениях — бесщеточные конструкции достигают эффективность 92% против 78–82% для щеточных двигателей.

Гидравлический насос

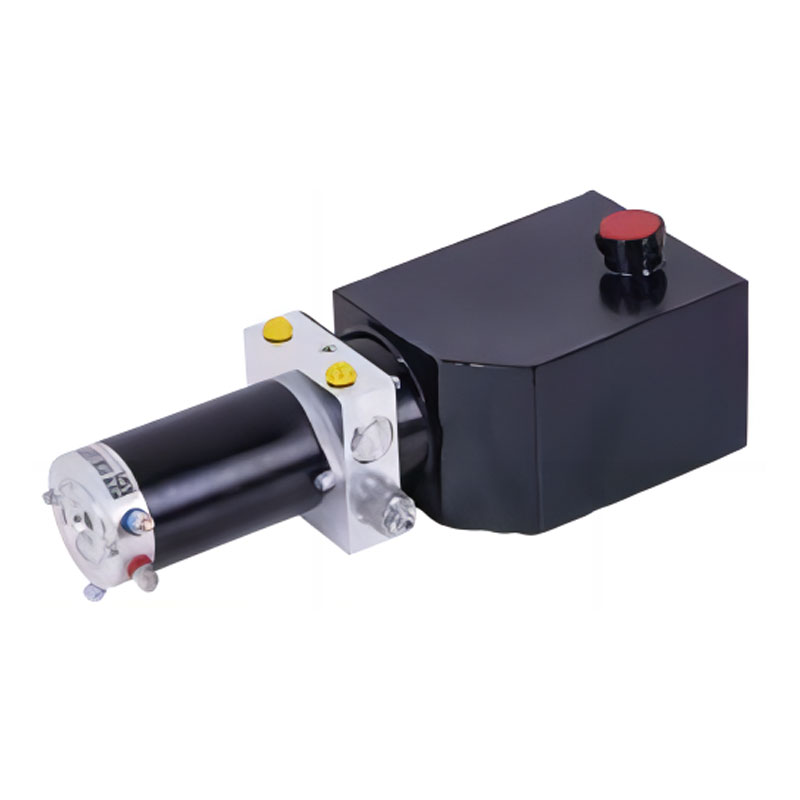

Шестеренные насосы доминируют в конфигурациях CDU благодаря своей экономичности и устойчивости к маслу переменной вязкости. Поршневые насосы появляются в агрегатах с высоким давлением, превышающим 250 бар. Рабочий объем обычно находится в диапазоне от 0,4 куб.см/об до 4,5 куб.см/об. В некоторых конструкциях гидравлических силовых агрегатов постоянного тока используются шестеренные насосы двунаправленного вращения, поэтому при одном реверсе двигателя цилиндр выдвигается и втягивается без переключения клапанов.

водохранилище

Стальные или алюминиевые баки объемом от 0,5 до 20 литров вмещают рабочую жидкость. Перегородки предотвращают аэрацию; сапуны с осушающими фильтрами защищают от влаги. Резервуары меньшего размера работают, потому что блоки CDU работают с перерывами — они не работают непрерывно, как центральные гидравлические станции.

Коллекторный блок и клапаны

Распределительные клапаны, клапаны сброса давления, обратные клапаны и картриджи с электромагнитным управлением подключаются к коллектору из обработанного алюминия или ковкого чугуна. Это исключает шланговые соединения между компонентами, снижая количество утечек внутри устройства практически до нуля.

Управляющая электроника

Усовершенствованные блоки CDU включают в себя интерфейсы CAN-шины, драйверы пропорциональных клапанов, токовую защиту от перегрузки по току и термовыключатели. В конструкциях гидравлических силовых агрегатов постоянного тока начального уровня используется простое релейное управление. Оба подхода могут быть подключены к существующей электрической системе автомобиля в течение нескольких часов.

Фильтрация

Фильтры возвратной линии с размером частиц 10 микрон (абсолютное) сохраняют жидкость достаточно чистой для картриджных электромагнитных клапанов. Всасывающие фильтры добавляют первую ступень грубой очистки. В мобильных приложениях, где вибрация удаляет частицы из шлангов и фитингов, хорошая фильтрация продлевает срок службы насоса с менее чем 2000 часов и даже больше. 8000 часов работы .

Типы блоков CDU: как они классифицируются

Блоки CDU не являются единым продуктом — они охватывают широкую классификационную матрицу, основанную на напряжении питания, типе насоса, ориентации монтажа и конфигурации клапана. В таблице ниже приведены основные категории, с которыми сталкиваются покупатели.

Классификация блоков CDU по основным техническим параметрам
Ось классификации	Распространенные варианты	Типичный диапазон давления	Основное приложение
Напряжение питания	12 В постоянного тока / 24 В постоянного тока / 48 В постоянного тока / 110–240 В переменного тока	До 250 бар	Мобильные транспортные средства, автономные станции
Тип насоса	Шестерня / Поршень / Лопасть	50–350 бар	Общие / Высокое давление / Среднее давление
Конфигурация клапана	Одностороннего действия / Двойного действия / Пропорционального	Варьируется	Самосвалы / Зажимы / Сервоуправление
Тип двигателя	Кисть постоянного тока/бесщеточная индукция постоянного/переменного тока	Н/Д (классификация двигателей)	Системы с батарейным/сетевым питанием
Монтажная ориентация	Вертикальный/Горизонтальный/Погружной	То же, что и выше	Компактные установки

Гидравлический силовой агрегат постоянного тока Сегмент в этой матрице является самой быстрорастущей категорией, обусловленной электрификацией коммерческих автомобилей. Рыночные данные показывают, что спрос на гидравлические силовые агрегаты постоянного тока 24 В и 48 В вырос примерно СГТР 9,4% в период с 2018 по 2024 год. , при этом на сектора гидробортов и подъемных платформ приходится более 40% объема единицы продукции.

Гидравлический силовой агрегат постоянного тока: мобильный CDU

Когда инженеры указывают Гидравлический силовой агрегат постоянного тока , они выбирают блок CDU, оптимизированный для питания от батареи постоянного тока. Несколько конструктивных отличий отличают блоки постоянного тока от их аналогов переменного тока:

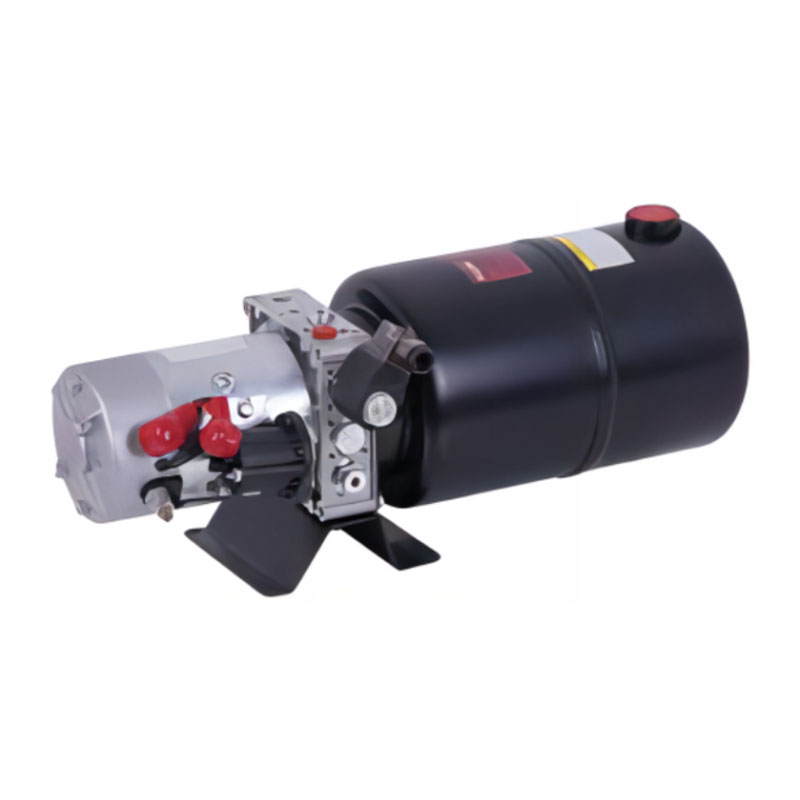

Гидравлический силовой агрегат постоянного тока

Потребляет ток от аккумуляторных батарей 12 В / 24 В / 48 В.
Двигатель рассчитан на прерывистую работу (цикл S2/S3), а не на непрерывную работу.
rmal protection critical — motor winding temp monitored via NTC sensor
Электромагнитные клапаны подключены непосредственно к панели реле автомобиля или ЭБУ.
Преобразователь частоты не требуется
Холодный запуск при температуре до -30°C с использованием маловязкого масла.
Компактность: стандартный блок 24 В/2,2 кВт весит 12–18 кг.

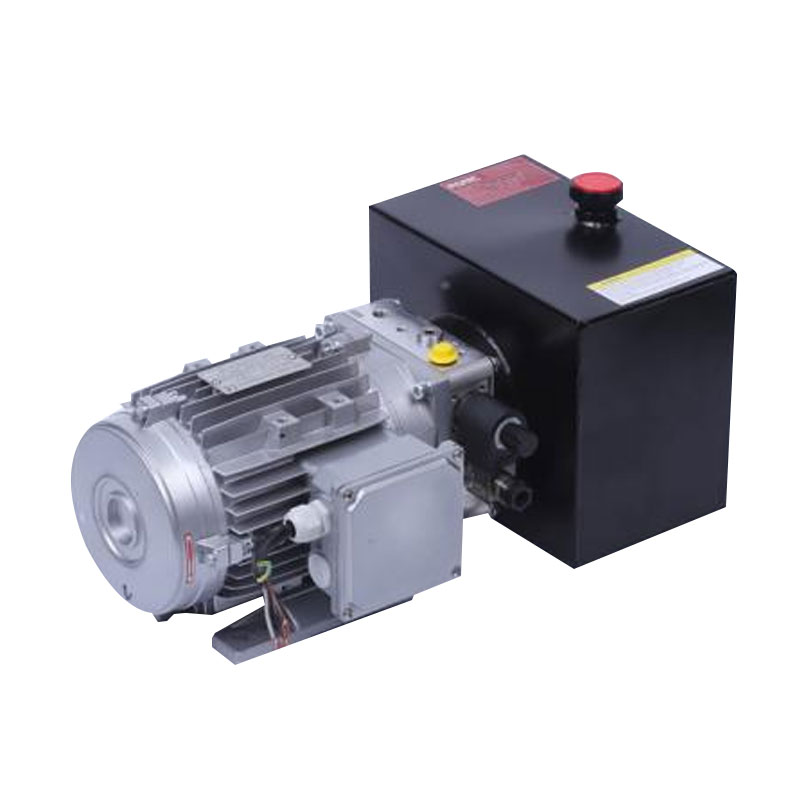

Гидравлический блок переменного тока

Требуется одно- или трехфазное питание от сети 110–480 В.
Стандарт непрерывной работы (S1) для заводской установки
rmal management via motor frame cooling fins and fan
Частотно-регулируемый привод (VFD) в качестве опции для экономии энергии
Более высокая непрерывная скорость потока: обычно до 60 л/мин.
Тяжелее: сопоставимый силовой агрегат весит 35–80 кг.
Лучше подходит для стационарных промышленных прессов и зажимных систем.

practical implication: a Гидравлический силовой агрегат 24 В постоянного тока на мусоровозе мусоровоз поднимает контейнер примерно за 4 секунды, потребляет пиковый ток примерно 180–220 А, а затем простаивает в течение 30–45 секунд, пока грузовик движется к следующей остановке. Именно на этот рабочий цикл рассчитаны обмотки двигателя постоянного тока. Непрерывная эксплуатация такого устройства может привести к термическому сбою в течение нескольких минут. Выбор двигателя для фактического рабочего цикла является критически важным инженерным шагом, который большинство покупателей упускают из виду.

Где используются блоки CDU: реальные применения

Устройства CDU используются в удивительно широком спектре отраслей. Сочетание автономной конструкции, компактных размеров и (для вариантов постоянного тока) совместимости с батареями позволяет адаптировать их практически к любому мобильному или ограниченному по пространству гидравлическому оборудованию.

Гидроборты и платформы для грузовых автомобилей

Это крупнейший в мире рынок гидравлических силовых агрегатов постоянного тока. Транспортные средства, оснащенные гидробортами, используют блоки CDU на 12 В или 24 В для подъема и опускания грузов массой до 2500 кг. Обычно здесь оцениваются единицы рабочее давление 100 бар с 60-секундным рабочим циклом и 15-минутным интервалом отдыха. Ведущие европейские операторы автопарков сообщают о превышении среднего времени наработки на отказ (MTBF) 15 000 циклов по качественным единицам.

Подъемники (AWP) и ножничные подъемники

Ножничные подъемники и подъемники со стрелой с батарейным питанием почти исключительно используют гидравлические силовые агрегаты постоянного тока для выполнения функций подъема/опускания и движения. Типичный электрический ножничный подъемник использует Гидравлический силовой агрегат постоянного тока 24 В / 3 кВт с двухсекционным коллектором: один контур для подъема платформы (до 200 бар), другой для стабилизации выносных опор. Высота платформы может достигать 12 м на одном заряде аккумулятора благодаря оптимизированному регенеративному опусканию.

Сельскохозяйственная и лесохозяйственная техника

В навесном оборудовании для тракторов — дровоколах, бурильных станках, устройствах для обработки тюков — все чаще используются автономные блоки CDU, а не гидравлика трактора с приводом от ВОМ. Это упрощает соединение навесного оборудования и позволяет оборудованию работать независимо. Скорость потока 5–12 л/мин при давлении 200 бар является стандартной для этого сегмента.

Морское и морское оборудование

В люковых крышках, рулевом механизме, стабилизаторах и якорных лебедках на небольших судах используются блоки CDU с корпусом из нержавеющей стали или с эпоксидным покрытием, предназначенные для морской среды. Устойчивость к солевому туману, анодирование алюминия и герметизация разъема IP67 являются стандартными требованиями. Типичный морской блок CDU, работающий при напряжении 24 В постоянного тока, обеспечивает 8–10 л/мин при 140 бар для срабатывания палубного люка.

Промышленные зажимные и прессовые инструменты

Для зажима приспособления на обрабатывающих центрах с ЧПУ используются устройства CDU с низким расходом и высоким давлением — часто 1–3 л/мин при 300–350 бар — для удержания заготовок во время резки. Автономная конструкция предотвращает попадание гидравлического масла в электронику управления ЧПУ и упрощает замену приспособлений. Блоки CDU с питанием от сети переменного тока доминируют в этом сегменте, поскольку приспособления остаются на станках с питанием от сети.

Аварийно-спасательное оборудование

Инструменты для эвакуации транспортных средств (разбрасыватели, фрезы, домкраты), используемые пожарно-спасательными службами, питаются от переносных блоков CDU, работающих от сети автомобиля 12 В или 24 В. Эти агрегаты должны надежно запускаться при температуре -20°C и достигать полного рабочего давления в течение 5 секунд после активации. Типичные характеристики: Рабочее давление 700 бар, 0,5 л/мин. — высокое давление при очень низком расходе для привода небольших цилиндров спасательных инструментов.

Как правильно выбрать блок CDU для вашего применения

Выбор блока CDU — или, точнее, определение размеров гидравлического силового агрегата постоянного тока — включает в себя ряд инженерных решений. Неправильное выполнение любого из них приведет к преждевременному выходу из строя, недостаточной скорости или чрезмерному разряду аккумулятора.

Определите требования к нагрузке и давлению. Рассчитайте усилие, необходимое для привода (площадь отверстия цилиндра × желаемое давление). Добавьте 20% запаса на потери давления в шлангах и фитингах. Это дает минимальное заданное значение рабочего давления.
Определите необходимую скорость потока. Расход = объем привода ÷ желаемое время цикла. Цилиндру диаметром 50 мм и ходом поршня 200 мм требуется 0,393 литра за цикл. 4-секундное время удлинения требует примерно 5,9 л/мин .
Рассчитайте мощность двигателя. Мощность (кВт) = (Давление, бар × Расход, л/мин) ÷ 600 ÷ КПД насоса. При 150 бар и 6 л/мин при КПД насоса 85 %: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 кВт . Выберите следующий стандартный двигатель (обычно 2,2 кВт).
Соответствовать напряжению питания. Для систем постоянного тока рассчитайте пиковый ток: 2200 Вт ÷ 24 В ÷ 0,85 КПД двигателя ≈ 108 Пик . Сравните размеры кабеля, номиналы предохранителей и емкость аккумулятора с этим значением.
Укажите рабочий цикл. Сравните фактическое соотношение времени включения/выключения с номинальным классом режима работы двигателя (S2 = однократная работа в течение определенного периода времени; S3 = повторно-кратковременный периодический режим работы). Несоответствие рабочего цикла является основной причиной преждевременного выгорания двигателя в гидравлических силовых установках постоянного тока.
Проверьте диапазон температур окружающей среды и жидкости. Для мобильного оборудования, работающего в холодном климате, требуется масло вязкости в диапазоне VG22 или VG32, чтобы избежать кавитации при запуске. В жарком климате может потребоваться VG68 для поддержания прочности пленки при рабочей температуре 70–80°C.
Оцените конфигурацию клапана. Для контуров одностороннего действия (с гравитационным возвратом) требуется один электромагнитный клапан. Для контуров двойного действия (питание в обоих направлениях) требуется 4/3-ходовой или два 2/2-ходовых клапана. Пропорциональные клапаны позволяют регулировать скорость, но увеличивают стоимость контроллера.

Техническое обслуживание блока CDU: что на самом деле включает межсервисный интервал

Установки CDU не требуют особого обслуживания по сравнению с центральными гидравлическими станциями, но «минимальное обслуживание» не означает «нулевое обслуживание». Систематический график технического обслуживания предотвращает два наиболее распространенных вида отказа: загрязнение жидкости и перегрев обмотки двигателя.

Каждые 250 часов или 6 месяцев

Проверьте уровень масла в резервуаре — долейте масло соответствующего сорта.
Осмотрите все внешние шланговые соединения на предмет подтекания.
Проверьте настройку предохранительного клапана с помощью калиброванного манометра.
Проверьте состояние крышки сапуна, очистите или замените.

Каждые 1000 часов или ежегодно

Полностью заменить гидравлическую жидкость — слить, промыть, залить.
Замените фильтрующий элемент возвратной линии (абсолютное значение 10 микрон).
Отправьте пробу масла на анализ содержания частиц (ISO 4406).
Проверка износа щеток двигателя на щеточных агрегатах постоянного тока.
Проверьте время отклика электромагнитного клапана по сравнению с базовым уровнем.

Каждые 3000–5000 часов

Проверьте внутренний износ насоса — измерьте расход при номинальном давлении.
Замените щетки двигателя на щеточных агрегатах постоянного тока (обычно рассчитан на 3000–5000 ч)
Проверьте люфт подшипников двигателя и подшипники, заполненные смазкой.
Проверьте состояние уплотнительных колец коллектора на всех заглушках с отверстиями.

Результат анализа загрязненной жидкости — класс ISO 4406 хуже, чем 16.08.13 — указывает на активный источник загрязнения (неисправное уплотнение, поврежденный шланг или неадекватная фильтрация сапуна), который необходимо выявить и устранить до следующего интервала технического обслуживания. Игнорирование отчета о количестве плохих частиц — самый быстрый путь к выходу из строя шестеренного насоса внутри блока CDU.

Распространенные проблемы блока CDU и их основные причины

Большинство сбоев в эксплуатации блоков CDU и гидравлических силовых агрегатов постоянного тока возникают из-за короткого списка основных причин. Знание этих закономерностей позволяет группам технического обслуживания диагностировать проблемы за считанные минуты, а не часы.

Руководство по диагностике симптомов и причин для устранения неполадок блока CDU на месте
Симптом	Наиболее вероятная основная причина	Диагностический этап	Исправить
Двигатель работает, но давление не создается.	Предохранительный клапан застрял в открытом положении/насос изношен	Заблокировать выпускное отверстие — давление повышается? Если да: предохранительный клапан. Если нет: насос.	Замените картридж предохранительного клапана или насос.
Медленная скорость привода	Износ насоса снижает объемный КПД	Измерьте фактический расход при номинальном давлении по сравнению с паспортной табличкой.	Замените насос, если расход <80 % от номинального.
Перегрев двигателя менее чем за 5 минут.	Превышен рабочий цикл / низкое напряжение питания	Зарегистрируйте ток двигателя и напряжение на клеммах во время работы.	Уменьшите частоту циклов; проверьте падение напряжения на аккумуляторе и кабеле
Шумная работа (свист или кавитация)	Заглатывание воздуха/ограничение всасывания/холодное густое масло	Проверьте уровень масла, осмотрите всасывающий шланг на наличие перегибов, измерьте вакуум на входе.	Перед работой подогрейте масло; четкое ограничение всасывания
Электромагнитный клапан не переключается	Загрязнение попало в катушку/сгорела катушка	Подайте напряжение непосредственно на катушку; измерить сопротивление (должно быть 6–40 Ом)	Замените катушку или очистите/замените узел катушки.

Основные характеристики, которые необходимо подтвердить перед покупкой блока CDU

Поставщики публикуют в таблицах данных блоков CDU ряд цифр, и не все из них одинаково важны. Следующие спецификации отличают высококачественные агрегаты от некачественных — проверьте каждую перед размещением заказа, особенно при выборе гидравлического силового агрегата постоянного тока для критически важного мобильного применения.

Класс нагрузки двигателя (IEC 60034-1): S2 (кратковременный), S3 (прерывистый) или S1 (постоянный). Большинство мобильных блоков CDU имеют рейтинг S2/10 мин или S3/25%. Убедитесь, что это соответствует вашей фактической схеме использования.
Номинальное давление в сравнении с максимальным давлением: Номинальное давление — это постоянное рабочее давление; максимальное (пиковое) давление представляет собой кратковременный допуск (обычно на 10–15 %) выше. Не выбирайте агрегат, в котором ваше рабочее давление равно опубликованному максимуму.
Расход при номинальном давлении: В некоторых таблицах данных указан расход без нагрузки (при нулевом давлении). Требуйте расход при своем рабочем давлении — он будет на 10–20% ниже из-за объемных потерь.
Диапазон рабочих температур: Проверьте как минимальную начальную температуру, так и максимальную постоянную температуру жидкости. Устройство, рассчитанное на температуру от -20°C до 60°C, подходит для большинства мобильных применений в умеренном и холодном климате.
Емкость резервуара относительно объема контура: rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
Степень защиты (класс IP): IP54 — это минимум для мобильного использования на открытом воздухе. Морские приложения требуют IP67 или выше. Убедитесь, что класс IP применим ко всему узлу, а не только к двигателю.
Уровень шума: Установки CDU с шестеренчатым насосом обычно производят 68–74 дБ(А) на расстоянии 1 метр. Поршневые насосы могут работать тише (60–65 дБ(А)) при сопоставимых уровнях мощности. Для установок с кабиной оператора этот показатель имеет значение.

Future Direction of CDU Units and DC Hydraulic Power Units

CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

Принятие архитектуры 48 В: Многие платформы коммерческих автомобилей переходят с электрических систем с напряжением 24 В на 48 В. Для гидравлических силовых агрегатов постоянного тока это вдвое снижает пиковый ток при той же выходной мощности: агрегат мощностью 3 кВт при напряжении 48 В потребляет пиковый ток 62 А по сравнению с 125 А при 24 В. Это значительно упрощает проводку, уменьшает вес кабеля и снижает тепловыделение разъема. Ожидается, что гидравлические силовые агрегаты постоянного тока на 48 В заменят агрегаты на 24 В в условиях средней нагрузки в течение 5–7 лет.

Интеграция бесщеточного двигателя постоянного тока: Бесщеточные двигатели с постоянными магнитами исключают наиболее подверженный износу компонент гидравлической силовой установки постоянного тока. Агрегаты с бесщеточными двигателями обеспечивают межсервисные интервалы 10 000 часов без специального обслуживания двигателя. Дополнительные затраты на контроллер (электронную схему коммутации) окупаются за счет сокращения времени простоя в течение 18–24 месяцев для парков с высокой загрузкой.

CAN-шина и подключение к Интернету вещей: Устройства Smart CDU теперь поставляются со встроенными датчиками, сообщающими о температуре масла, рабочих циклах, пиках давления и потребляемом токе двигателя в телематические системы парка через CAN-J1939 или Bluetooth 5.0. Это позволяет планировать профилактическое техническое обслуживание на основе фактических данных об износе, а не календарных интервалов. Первые производители в секторе подъемных рабочих платформ сообщают о Сокращение времени незапланированных простоев на 23 %. после развертывания интеллектуальных блоков CDU.

Электрогидравлический привод (ЭГА) конвергенция: boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
