Гидравлический или пневматический: какая система питания соответствует вашим потребностям?

Если вам необходимо точно перемещать тяжелые грузы, гидравлические системы выигрывают безоговорочно . Если вам нужно чистое, быстрое и легкое приведение в действие при умеренных усилиях, пневматические системы — более разумный выбор. Выбор между гидравлическим и пневматическим оборудованием сводится к четырем факторам: требуемая сила, скорость, окружающая среда и общая стоимость владения. Большинство промышленных покупателей ошибаются, ориентируясь только на первоначальную цену оборудования, и в конечном итоге платят за него в течение многих лет эксплуатации.

Гидравлические системы, закрепленные гидравлическим силовым агрегатом, работают на жидкости под давлением — обычно минеральном масле — при давлениях в диапазоне от От 1000 до 5000 фунтов на квадратный дюйм , при этом в некоторых специализированных системах давление достигает 10 000 фунтов на квадратный дюйм и более. Пневматические системы используют сжатый воздух, как правило, при от 80 до 120 фунтов на квадратный дюйм . Один только этот разрыв давления объясняет, почему гидравлика может поднять 50-тонный пресс, а пневматика лучше подходит для работы с зажимным приспособлением или краскораспылителем.

В этой статье разбираются все основные точки сравнения: плотность силы, энергоэффективность, требования к техническому обслуживанию, структура затрат, профили безопасности и конкретные промышленные применения, в которых каждая система работает лучше всего. К концу у вас будет четкая основа для выбора подходящей технологии передачи энергии для вашей работы.

Выходная мощность: почему гидравлика доминирует в тяжелой промышленности

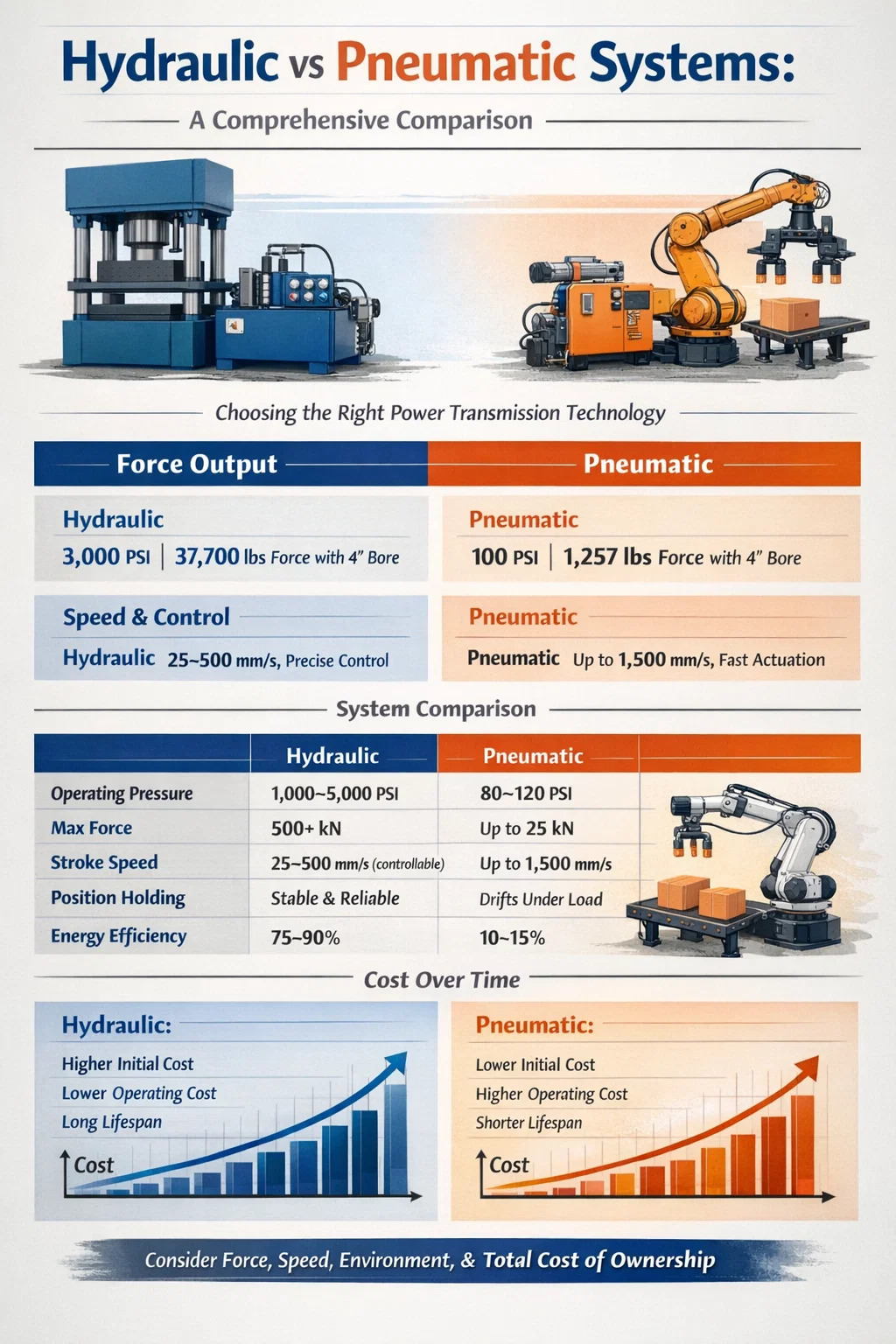

Выходная мощность является самым важным отличием при сравнении гидравлических и пневматических систем. Закон Паскаля подчиняется обоим законам: давление, умноженное на площадь, равно силе. Но поскольку гидравлическая жидкость несжимаема и может находиться под экстремальным давлением, гидравлический цилиндр генерирует значительно большую силу на единицу размера, чем пневматический цилиндр с тем же диаметром отверстия.

Рассмотрим цилиндр с диаметром отверстия 4 дюйма. При 100 фунтах на квадратный дюйм (типичное давление в пневматической линии) он производит примерно 1257 фунтов силы . При давлении 3000 фунтов на квадратный дюйм (типичное давление в гидравлической системе) тот же диаметр отверстия создает 37700 фунтов силы — примерно в 30 раз больше. Вот почему гидравлические силовые агрегаты являются основой штамповочных прессов, термопластавтоматов, горнодобывающего оборудования и тяжелой строительной техники.

Пневматические системы обычно работают на пределе 25 кН (около 5600 фунтов силы) для стандартных промышленных цилиндров, в то время как гидравлические приводы обычно превышают 500 кН в стандартных конфигурациях. Для любого применения, требующего длительного длительного усилия (ковка, уплотнение, испытание материала, тяжелый зажим), гидравлический силовой агрегат не является обязательным; это единственное жизнеспособное решение.

Удержание силы и позиционирование в середине удара

Гидравлические системы могут удерживать груз на месте в середине хода на неопределенный срок без постоянного подвода энергии, просто закрывая клапан. Пневматические системы не могут сделать это надежно — сжатый воздух сжимаем, поэтому заблокированный пневматический цилиндр будет смещаться под нагрузкой. В таких случаях, как удержание пресс-формы или поддержание усилия зажима во время сварочных операций, гидравлика обеспечивает стабильное, зафиксированное положение, чего пневматика принципиально не может обеспечить.

Скорость и время отклика: где преимущество у пневматики

Пневматические системы срабатывают быстрее. Воздух сжимаем и легок, а это означает, что пневматические цилиндры выдвигаются и втягиваются резкими и высокоскоростными движениями. Время цикла менее 0,5 секунды для полного хода обычно используются в пневматических системах захвата и перемещения. Высокоскоростные пневматические молотки, степлеры и конвейеры упаковочных линий полагаются на эту возможность быстрого срабатывания.

Гидравлические системы медленнее на уровне хода, хотя и управляемы. Поскольку гидравлическая жидкость плотная и несжимаемая, ее перемещение по контуру требует больше энергии, а скорость привода напрямую связана с расходом насоса гидравлической силовой установки. Стандартный гидравлический цилиндр может совершить 12-дюймовый ход за от 1 до 3 секунд — подходит для большинства тяжелых условий эксплуатации, но не подходит для задач, требующих сотен циклов в минуту.

Однако контроль скорости в гидравлических системах гораздо точнее. Регулируя клапаны регулирования расхода или используя насосы переменного рабочего объема в гидравлическом агрегате, операторы могут устанавливать точные скорости на протяжении всего хода, что критически важно для таких операций, как штамповка с медленным подводом или контролируемая экструзия. Пневматическое регулирование скорости более грубое и чувствительное к колебаниям давления в трубопроводе.

Энергоэффективность: ни одна из систем не является по своей сути «зеленой»

Энергоэффективность часто неправильно понимается в спорах о гидравлике и пневматике. Часто считается, что пневматические системы более эффективны, поскольку в них используется растительный воздух. На практике они часто являются наименее эффективным методом передачи энергии на заводе. Производство сжатого воздуха, как известно, расточительно. только около 10-15% электрической энергии Подаваемая в воздушный компрессор энергия фактически достигает точки использования в виде полезной механической работы. Остальное съедают утечки, выделение тепла и перепады давления.

Гидравлические системы, особенно те, в которых используются современные гидравлические силовые агрегаты с поршневыми насосами переменного рабочего объема и системами управления, чувствительными к нагрузке, достигают общая эффективность от 75 до 90% в хорошо обслуживаемых системах правильного размера. Насос переменной производительности выдает только то, что требует схема; Насос фиксированного объема в системе с низким потреблением будет сбрасывать избыточный поток через предохранительный клапан в виде тепла — значительные потери энергии, которые должны учитывать проектировщики системы.

Для операций с малым рабочим циклом — когда цилиндр срабатывает один раз каждые несколько секунд — постоянное потребление энергии на холостом ходу работающей гидравлической силовой установки может перевесить ее преимущество в эффективности. В этих сценариях пневматические системы, питаемые централизованным воздухом установки, могут иметь больший экономический смысл, поскольку воздушный компрессор используется несколькими десятками машин.

Управление теплом в Гидравлический Power Units

Каждый гидравлический силовой агрегат генерирует тепло за счет трения жидкости, перепадов давления на клапанах и неэффективности насоса. Типичная промышленная гидравлическая установка, работающая на входной мощности 20 кВт, может рассеивать от 3 до 6 кВт в виде тепла в резервуар. Без адекватного теплообмена (через поверхность резервуара, воздухоохладители или теплообменники с водяным охлаждением) температура масла выходит за пределы безопасного рабочего диапазона. 60°С (140°Ф) , ускоряя деградацию уплотнений и окисление масла. Пневматический вытяжной воздух автоматически отводит тепло; гидравлические системы требуют тщательного управления температурным режимом как части проектирования системы.

Объяснение гидравлического силового агрегата: компоненты и функции

Гидравлический силовой агрегат (ГСУ) — это сердце любой гидравлической системы. Это автономный агрегат, который генерирует, хранит, фильтрует и кондиционирует гидравлическую жидкость под давлением. Понимание его компонентов помогает понять, почему гидравлические системы ведут себя иначе, чем пневматические, и почему они стоят дороже.

• Резервуар: Хранит гидравлическую жидкость, объем которой обычно в 1,5–3 раза превышает скорость потока насоса в минуту. Также рассеивает тепло и позволяет унесенному воздуху выходить.
• Насос: Перводвигатель жидкости. Шестеренчатые насосы недороги и надежны; поршневые насосы эффективны и имеют переменный рабочий объем; лопастные насосы обеспечивают бесшумную работу. Выбор насоса напрямую определяет эффективность и уровень шума HPU.
• Электродвигатель: Приводит в движение насос. Размер двигателя зависит от требуемого расхода и давления. Частотно-регулируемые приводы (ЧРП) все чаще используются для согласования скорости двигателя с потребностями, сокращая потребление энергии на холостом ходу до 40% .
• Предохранительный клапан: Устройство защиты от давления в системе. Открывается, когда давление превышает заданное значение, направляя жидкость обратно в бак и предотвращая повреждение компонентов.
• Фильтр в сборе: Удаляет твердые частицы из жидкости. Целевые значения класса чистоты ISO (обычно ISO 16/14/11 для систем с сервоклапанами) определяют микронные номиналы фильтров и интервалы обслуживания.
• Теплообменник: Поддерживает температуру жидкости в оптимальном рабочем диапазоне 40–60°C. Может быть масло-воздух или масло-вода в зависимости от условий окружающей среды и требований к отводу тепла.
• Аккумулятор (опционально): Сохраняет жидкость под давлением на случай пиковой нагрузки, гасит скачки давления и может поддерживать давление в контуре во время кратковременных остановок насоса.

Пневматические системы не имеют эквивалента гидравлическому агрегату как целостной системе. Вместо этого они полагаются на централизованный воздушный компрессор, осушитель, ресивер и распределительные трубопроводы — обычно все это является общей инфраструктурой. Это упрощает проектирование отдельных машин, но создает зависимость от качества воздуха и постоянства давления в масштабе всего предприятия.

Требования к техническому обслуживанию и надежность с течением времени

Техническое обслуживание — это то место, где сравнение гидравлики и пневматики становится наиболее важным для менеджеров по эксплуатации. Обе системы требуют регулярного внимания, но характер и последствия пренебрежения резко различаются.

Обслуживание гидравлической системы

Гидравлические системы чувствительны к загрязнению жидкости. Более 80% отказов гидравлической системы относятся к загрязненному маслу. Загрязнение твердыми частицами повреждает золотники сервоклапанов, царапает отверстия цилиндров и ускоряет износ насоса. Строгая программа технического обслуживания гидравлической силовой установки включает в себя:

• Отбор проб масла и анализ чистоты ISO каждые 250–500 часов работы.
• Замена фильтрующего элемента по показаниям перепада давления (не по фиксированному календарному графику)
• Полная замена масла каждые 2000–4000 часов в зависимости от условий эксплуатации и типа масла.
• Проверка и замена уплотнений на цилиндрах и насосах ежегодно или при первых признаках внешней утечки.
• Проверка сапуна резервуара на предмет предотвращения попадания влаги и атмосферной пыли

Внешние утечки масла являются наиболее заметным видом отказа гидравлической системы. Даже небольшая утечка через уплотнение может создать опасность для пола, проблемы с соблюдением экологических требований и риск пожара в случае контакта масла с горячими поверхностями. ИСО 23309 а местные экологические нормы могут потребовать наличия систем локализации разливов вокруг гидравлического оборудования в некоторых отраслях промышленности.

Обслуживание пневматической системы

Обслуживание пневмосистемы проще на уровне машины, но им часто пренебрегают на уровне инфраструктуры. Ключевые задачи включают в себя:

• Слив водоотделителей и агрегатов FRL (фильтр-регулятор-лубрикатор) ежедневный или автоматический
• Замена фильтрующих элементов FRL каждые 6–12 месяцев.
• Обследования по обнаружению утечек в распределительных трубопроводах — исследования показывают, что утечки составляют от 20 до 30% производства сжатого воздуха на обычном заводе
• Ежегодная смазка штоков поршней цилиндров и проверка износа уплотнений.

Самый крупный отказ при обслуживании пневматики незаметен: утечки воздуха, которые бесшумно истощают мощность компрессора. А Отверстие 3 мм в распределительной линии при давлении 100 фунтов на квадратный дюйм может непрерывно тратить более 1 кВт энергии компрессора. Ультразвуковые инструменты обнаружения утечек необходимы для объектов, управляющих крупными пневматическими сетями.

Сравнение стоимости: предоплата и пожизненная оплата

Закупочная цена – это то, где пневматические системы кажутся наиболее привлекательными. Пневматический цилиндр и клапан в сборе для легких условий эксплуатации могут стоить от 50 до 500 долларов . Сопоставимый гидравлический цилиндр с клапаном и коллектором может работать от 500 до 5000 долларов — а специальный гидравлический агрегат для одной машины добавляет еще одну От 2000 до 30 000 долларов в зависимости от размера и спецификации.

Однако анализ затрат на протяжении всего срока службы дает более сбалансированную картину. Пневматические системы недорого купить и установить, но дорого эксплуатировать. На объектах, где сжатый воздух вырабатывается при полной нагрузке (электричество, техническое обслуживание, амортизация капитала) От 0,25 до 0,35 доллара за 1000 стандартных кубических футов. Пневматические потребители с большим рабочим циклом становятся важными позициями в сфере энергетики. Один пневматический цилиндр диаметром 2 дюйма, работающий 60 раз в минуту в течение двух 8-часовых смен, может потреблять эквивалент от 2 до 4 кВт электрической энергии непрерывно.

Для применений с высокими нагрузками и большим рабочим циклом гидравлический силовой агрегат обычно достигает безубыточности по сравнению с пневматической альтернативой в пределах от 3 до 5 лет эксплуатации исключительно за счет экономии энергии. За пределами этого окна эксплуатация гидравлической системы обходится дешевле. Для прерывистого применения с низким усилием пневматическая система никогда не теряет своего экономического преимущества.

Профили безопасности: разные риски, не большие и не меньшие

Безопасность – это непростая победа для любой системы: каждая из них несет в себе определенные опасности, которыми необходимо управлять посредством инженерного контроля и процедурной дисциплины.

Гидравлические опасности

• Инъекционные травмы: Утечка через точечное отверстие в гидравлическом шланге при давлении 3000 фунтов на квадратный дюйм может привести к попаданию жидкости через кожу с достаточной силой, чтобы вызвать глубокое повреждение тканей без очевидной входной раны. Это неотложная медицинская помощь, которую часто недооценивают на месте оказания медицинской помощи. OSHA отмечает это как одну из самых серьезных гидравлических опасностей.
• Пожарный риск: Гидравлическая жидкость на нефтяной основе огнеопасна. Распыление струи из неисправного шланга вблизи горячих поверхностей или источников возгорания может вызвать пожар. Огнестойкие жидкости (эфиры фосфорной кислоты, водно-гликолевые смеси) обязательны в литейном, сталелитейном производстве и в авиации.
• Выделение накопленной энергии: Аккумулятор, заряженный до 3000 фунтов на квадратный дюйм, сохраняет значительную энергию. Неправильные процедуры сброса давления могут привести к резкому выбросу компонентов.

Пневматические опасности

• Падение силы тяжести: Когда пневмоцилиндр теряет давление, его нагрузка сразу падает — амортизация отсутствует. Пневматические оси с гравитационной нагрузкой требуют внешних механических замков или клапанов поддержания давления для безопасного удержания груза.
• Шум: Пневматический выхлоп громкий. Выпускные отверстия распределительного клапана без глушителя могут производить от 85 до 95 дБ(А) — выше порога, требующего защиты слуха в соответствии с правилами ЕС и OSHA. Глушители уменьшают это явление, но создают противодавление, которое влияет на скорость возврата цилиндра.
• Опасность удара: Отсоединенный шланг подачи сжатого воздуха может сильно дернуться. Ограничители шлангов и автоматические запорные муфты являются стандартными средствами обеспечения безопасности.

В пищевой, фармацевтической промышленности и чистых помещениях обычно предпочитают пневматические системы, поскольку их выхлоп (воздух) чист, а утечки без масла не загрязняют продукцию. Загрязнение гидравлического масла в таких средах создает проблемы соблюдения требований и безопасности продукции, которые перевешивают любые аргументы в пользу силы или эффективности.

Руководство по выбору для конкретного применения

Сопоставление типа системы с применением является наиболее практичным результатом любого гидравлического и пневматического анализа. Следующая разбивка охватывает наиболее распространенные случаи промышленного использования.

Выбирайте гидравлический силовой агрегат, когда:

• Требования к усилию превышают 25 кН — металлические прессы, зажимные устройства для литья под давлением, ковочные прессы, крепи для горнодобывающей промышленности.
• Требуется точный контроль скорости на всем протяжении хода — контролируемая экструзия, медленная штамповка, машины для испытания материалов.
• Нагрузка должна удерживаться неподвижно под действием силы в течение длительного периода времени — зажим матрицы, удержание приспособлений, стенды для структурных испытаний.
• Мобильное оборудование, требующее больших усилий, в компактной упаковке — экскаваторы, сельскохозяйственная техника, морское рулевое управление, морское оборудование.
• Работа с большим рабочим циклом и высокой нагрузкой, где долгосрочная энергоэффективность оправдывает первоначальные затраты на HPU.

Выбирайте пневматику, когда:

• Требуемая сила составляет менее 10 кН, а скорость важнее точности — роботы для захвата и размещения, отклоняющие конвейеры, выталкиватели деталей.
• Требуется чистая окружающая среда — пищевая промышленность, фармацевтика, производство медицинского оборудования, производство полупроводников.
• Низкая стоимость установки и быстрое развертывание — инструменты для технического обслуживания, небольшие ячейки автоматизации, пневмоинструменты для мастерских.
• Заводская инфраструктура сжатого воздуха уже существует, но используется недостаточно.
• Рабочий цикл низкий, а энергоэффективность отдельных приводов не является приоритетом.

Гибридные системы: использование обоих вместе

Многие современные производственные линии используют обе технологии параллельно. Гидравлический силовой агрегат может приводить в движение главный плунжер пресса, а пневматические цилиндры обеспечивают загрузку, разгрузку и зажим деталей вокруг него. Эта гибридная архитектура учитывает сильные стороны каждой системы: гидравлика для тяжелых работ, пневматика для быстрых и легкие вспомогательные функции. Проектирование этих систем требует пристального внимания к общей электрической инфраструктуре, интеграции систем управления и планированию технического обслуживания, чтобы избежать эксплуатационных конфликтов.

Экологические и нормативные аспекты

Соответствие экологическим требованиям является растущим фактором в процессе выбора гидравлического или пневматического оборудования. Гидравлическое масло классифицируется как опасное вещество в большинстве юрисдикций. Разливы требуют документированных процедур очистки, а утилизация отработанного гидравлического масла регулируется такими документами, как Рамочная директива ЕС по отходам или стандарты Агентства по охране окружающей среды США. Предприятия, использующие гидравлические системы, должны поддерживать инфраструктуру сдерживания нефти — поддоны для сбора капель, обвалованные резервуары, комплекты для разливов — и соответствующим образом обучать персонал.

Биоразлагаемые гидравлические жидкости (на основе рапсового масла, на основе синтетических эфиров) доступны и все чаще используются в экологически чувствительных применениях — лесохозяйственном оборудовании, морских судах, сельскохозяйственной технике, работающей вблизи источников воды. Эти жидкости обычно содержат надбавка к цене от 15 до 40% по сравнению с минеральным маслом и могут иметь более узкий температурный рабочий диапазон, но они значительно снижают экологическую ответственность.

Пневматические системы, напротив, выбрасывают чистый сухой воздух (при условии надлежащей фильтрации и сушки) и несут минимальную нагрузку по соблюдению экологических требований на уровне машины. Экологические издержки связаны с потреблением энергии воздушным компрессором и решаются с помощью программ энергоэффективности, а не локализации разливов.

Для предприятий, проходящих сертификацию экологического менеджмента ISO 14001, управление гидравлическими системами требует более формальной документации и процедурного контроля, чем пневматические альтернативы, что представляет собой реальные эксплуатационные накладные расходы, которые стоит учитывать при принятии решения о выборе.

Выбор гидравлического силового агрегата: ключевые параметры, которые необходимо правильно определить

Для инженеров и покупателей, оценивающих варианты гидравлических силовых агрегатов, правильный выбор размеров имеет решающее значение. HPU недостаточного размера не может удовлетворить пиковый спрос; слишком большой двигатель тратит капитал и работает неэффективно при частичной нагрузке. Тремя фундаментальными параметрами определения размера являются расход, давление и мощность.

1. Требуемый расход (л/мин или галлон в минуту): Рассчитывается на основе площади отверстия цилиндра, умноженной на требуемую скорость поршня, суммированную по всем одновременно работающим приводам. Всегда добавляйте от 10 до 15 % запаса на системные потери.
2. Максимальное давление в системе (бар или PSI): Устанавливается в соответствии с требованиями максимальной нагрузки. Настройка предохранительного клапана должна быть на 10–15 % выше максимального рабочего давления, а не максимального номинального давления компонента.
3. Мощность двигателя (кВт или л.с.): Рассчитывается как (расход × давление) / (600 × КПД насоса) в кВт при использовании л/мин и бар. Для системы, требующей расхода 40 л/мин при давлении 200 бар и эффективности насоса 85 %, требуется примерно 15,7 кВт мощности двигателя.

Объем резервуара рассчитан в 2–3 раза больше скорости потока насоса в минуту — насос производительностью 40 л/мин обеспечивает резервуар емкостью от 80 до 120 литров. Такое соотношение обеспечивает достаточное время пребывания для деаэрации воздуха, стабилизации температуры и осаждения загрязнений. Недостаток объема резервуара — распространенная ошибка в спецификации HPU, которая позже проявляется в виде проблем с перегревом и загрязнением.

Для определения размеров пневмосистемы эквивалентный процесс проще: рассчитайте расход воздуха каждого привода (площадь отверстия × ход × циклы в минуту × 2 для двойного действия), просуммируйте данные по всем потребителям, добавьте 25 % запас на утечки и будущее расширение и подтвердите, что мощность воздушного компрессора установки покрывает общую потребность при требуемом давлении на входе FRL машины.

Итог по гидравлическому и пневматическому

Выбор гидравлической или пневматической технологии заключается не в том, какая технология лучше абстрактно, а в том, какая из них соответствует вашим конкретным параметрам нагрузки, скорости, окружающей среды и бюджета. Гидравлические системы, закрепленные гидравлическим силовым агрегатом подходящего размера, являются единственным практическим выбором для приложений, требующих больших усилий, прецизионного управления или удержания нагрузки. Пневматические системы — правильный выбор для быстрых, чистых, требующих небольших усилий и экономичных задач там, где уже существует инфраструктура сжатого воздуха.

Сделайте правильный выбор с самого начала, определив требуемую мощность, рабочий цикл, экологические ограничения и общую стоимость владения за 5 лет, а не только цену заказа на поставку. Такой анализ почти всегда четко указывает на один тип системы и позволяет сэкономить значительные средства на модернизацию и снизить эксплуатационные расходы.

Если вы работаете вблизи границ — силы от 10 до 25 кН, умеренные рабочие циклы, смешанные требования к окружающей среде — проконсультируйтесь с интегратором гидравлической системы, который сможет смоделировать оба варианта с учетом вашего фактического цикла нагрузки. Правильная система для вашей работы — это та, которая сводит к минимуму совокупную стоимость владения и при этом надежно удовлетворяет всем требованиям к производительности, а не та, которая выглядит дешевле по цене.
