Как читать гидравлические схемы: полное руководство

Что вам нужно знать в первую очередь: чтение гидравлических схем — это приобретаемый навык

Чтение гидравлических схем не так сложно, как кажется. Как только вы поймете, что каждый символ представляет собой физический компонент, а каждая линия представляет собой плавный путь, диаграмма начнет рассказывать ясную механическую историю. Ключом является изучение библиотеки символов ISO 1219, понимание соглашений о направлении потока и понимание того, как Гидравлический силовой агрегат (ГПУ) закрепляет всю цепь. Большинство технических специалистов приобретают навыки чтения стандартных схем в течение нескольких недель целенаправленной практики.

В этом руководстве рассматривается все: от базового распознавания символов до чтения сложных схем с несколькими приводами, уделяя особое внимание компонентам, с которыми вы чаще всего сталкиваетесь в промышленном оборудовании, мобильном оборудовании и морских системах. Независимо от того, являетесь ли вы специалистом по техническому обслуживанию, инженером-конструктором или оператором станка, пытающимся устранить неисправность, понимание того, как читать эти диаграммы, является одним из наиболее практических навыков, которые вы можете развить.

Основа: понимание того, что на самом деле представляет собой гидравлическая схема

Гидравлическая схема — это символическая диаграмма, показывающая, как соединяются гидравлические компоненты и как жидкость течет через систему. Он не показывает физическое расположение компонентов, их фактический размер или расположение труб и шлангов в пространстве. Что он действительно показывает, так это логическую взаимосвязь между компонентами и последовательность или условия, при которых жидкость перемещается из одной точки в другую.

Думайте об этом как об электрической схеме. Схема подключения не говорит вам, где физически проходит провод через стену, но она точно сообщает, какая клемма к какому компоненту подключается и при каких условиях переключения течет ток. Гидравлическая схема работает по той же логике, но вместо электричества используется жидкость под давлением.

Большинство гидравлических схем следуют ИСО 1219-1 (Гидравлические системы и компоненты — графические символы) или, в Северной Америке, АNSI/NФПA T3.25. Эти два стандарта имеют общие символы, но различаются некоторыми условными обозначениями. Промышленное оборудование, продаваемое по всему миру, почти всегда использует ISO 1219. Знание того, какому стандарту соответствует схема, экономит время при поиске незнакомых символов.

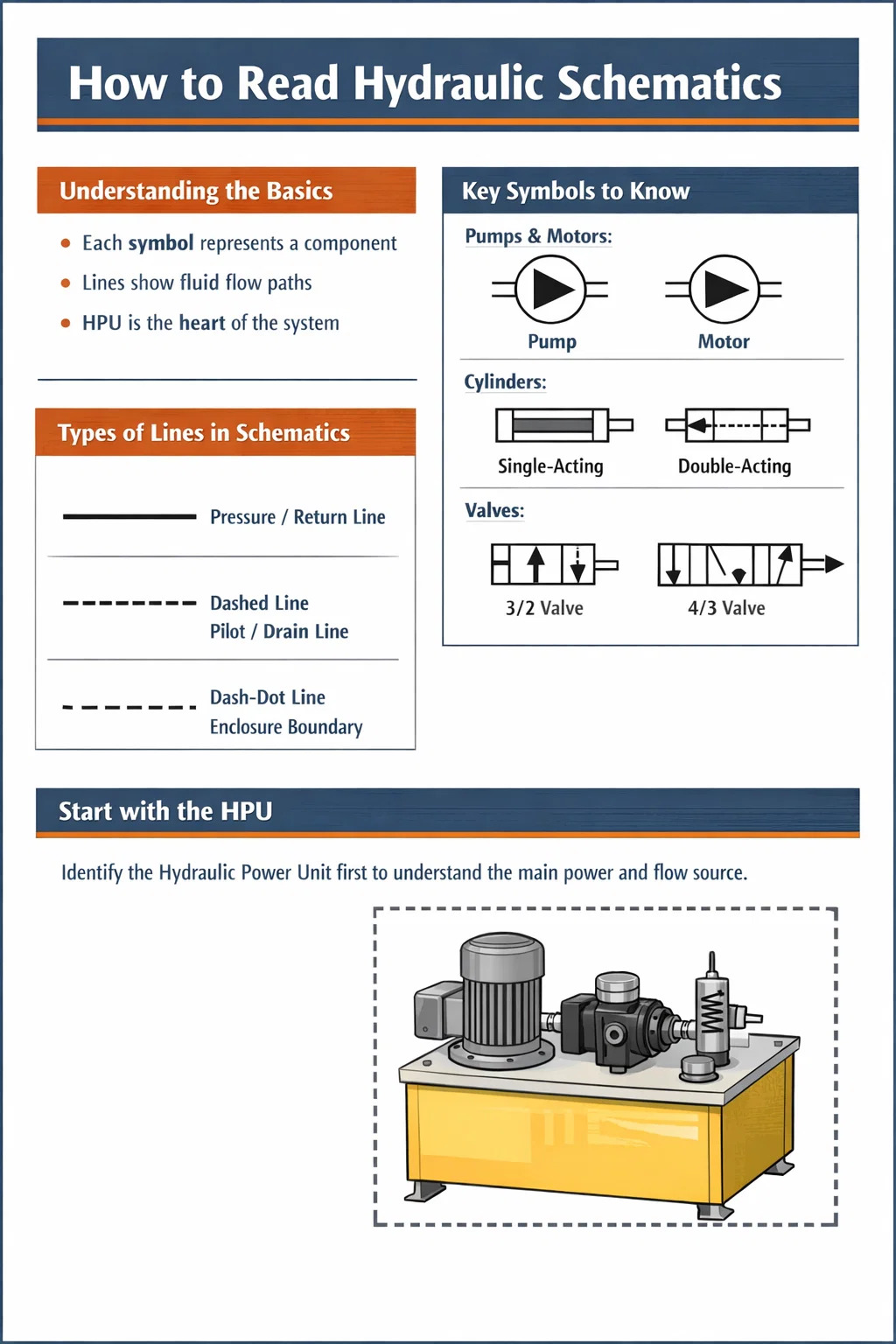

Три категории линий, которые вы увидите

• Сплошные линии — главные напорные и возвратные линии, по которым течет рабочая жидкость при нормальных условиях эксплуатации.
• Пунктирные линии - пилотные линии, дренажные линии и линии сигналов управления, по которым подается жидкость малого объема или низкого давления, используемая для управления клапанами.
• Пунктирные или штрихпунктирные линии - границы корпуса, которые группируют несколько компонентов в единый узел, например, блок клапанного коллектора или полный гидравлический силовой агрегат.

Пересечение двух линий без точки означает, что линии не соединяются. Пересечение с закрашенной точкой означает, что линии соединяются в этом месте соединения. Это различие имеет большое значение при отслеживании путей потока в сложных схемах.

Основные группы символов, которые вы должны распознать

Гидравлические символы состоят из небольшого набора примитивных форм. Как только вы узнаете, что означает каждая примитивная форма, вы сможете расшифровывать символы для компонентов, которые вы никогда раньше не видели, читая логику формы. Основными примитивами являются круги, квадраты/прямоугольники, треугольники, стрелки и дуги.

Насосы и двигатели

И насосы, и двигатели представлены кружком. Разница заключается в направлении заполненного треугольника внутри круга. Треугольник, направленный от центра круга (наружу), представляет собой насос — он выталкивает жидкость. Треугольник, направленный к центру, представляет собой двигатель — жидкость входит и приводит в движение. Версия любого устройства с переменным рабочим объемом будет иметь диагональную стрелку, проведенную через символ круга.

В Гидравлический силовой агрегат , вы обычно увидите один или несколько символов насоса, подключенных непосредственно к символу первичного двигателя (электродвигатель, представленный кружком с буквой М, или символ двигателя). Насос является сердцем HПУ: он преобразует механическую энергию в гидравлический поток, обычно при давлениях от от 150 бар до 350 бар в промышленных системах.

Цилиндры и приводы

Гидравлический цилиндр изображен в виде прямоугольника со стержнем, отходящим от одного конца. Прямоугольник представляет собой ствол, а прямоугольник внутри него (поршень) обычно подразумевается расположением портов. Цилиндр двустороннего действия имеет два порта — по одному с каждой стороны поршня. Цилиндр одностороннего действия имеет одну линию порта и часто имеет символ пружины на возвратной стороне, указывающий на втягивание пружины.

Поворотные приводы (гидравлические двигатели или колебательные приводы) представляют собой круги с двунаправленными треугольниками и линиями вала. Когда вы видите изогнутые стрелки на символе поворотного привода, это указывает на возможность непрерывного вращения.

Клапаны: самые сложные символы для освоения

Клапаны представлены квадратами. Количество квадратов в символе соответствует количеству положений переключения клапана. Двухпозиционный клапан имеет два квадрата, расположенных рядом. Трехпозиционный клапан имеет три квадрата. Стрелки и символы заблокированного порта внутри каждого квадрата показывают пути потока, доступные в этом положении. Центральный квадрат трехпозиционного клапана показывает нейтральное или центральное состояние, что особенно важно для понимания того, что происходит, когда сигнал не подается.

Символы привода, прикрепленные к внешней стороне корпуса клапана, показывают, как происходит смещение клапана. Общие приводы включают в себя:

• Диагональная линия со стрелкой на конце — ручная кнопка или рычаг.
• Обозначение катушки — электромагнитное (электрическое) срабатывание.
• Пунктирная линия, входящая в зону клапана — срабатывание управляющего давления.
• Символ пружины — пружинный возврат в исходное положение.
• Символ ролика или кулачка — механическое срабатывание от движущейся части.

Направляющий распределитель, описанный как «4/3 с электромагнитным управлением, с пружинным центрированием», будет отображать три квадрата с соленоидом в каждом внешнем квадрате и пружиной в каждом внешнем квадрате. В центральном квадрате будет показано нейтральное состояние потока — например, все порты заблокированы (закрытый центр), давление в резервуаре и оба порта привода заблокированы (тандемный центр) или все порты открыты (открытый центр).

Клапаны регулирования давления

Предохранительные клапаны, редукционные клапаны, клапаны последовательности и уравновешивающие клапаны отображаются в виде прямоугольников с диагональной стрелкой и пружиной, но их внутренние соединения различаются. А предохранительный клапан подключается от напорной линии к баку и открывается при превышении давления заданного значения — всегда подключается параллельно контуру, защищая систему от избыточного давления. А редукционный клапан устанавливается последовательно на линии и ограничивает давление на выходе до заданного значения независимо от условий на входе.

Обратные клапаны и пилотные обратные клапаны

Обратный клапан показан в виде шарика или стрелки напротив седла — он пропускает поток только в одном направлении и блокирует обратный поток. Обратный клапан с пилотным управлением (POCВ) добавляет пунктирную пилотную линию к символу обратного клапана, указывая, что пилотный сигнал может отменить проверку и разрешить обратный поток. POрезюме распространены в цепях удержания нагрузки, где вам необходимо зафиксировать цилиндр в нужном положении, а также освободить его в контролируемых условиях.

Клапаны регулирования потока и ограничители

Неподвижный ограничитель отображается в виде узкого сужения на линии. Клапан регулирования расхода имеет диагональную стрелку, обозначающую возможность регулировки. Клапан регулирования потока с компенсацией давления добавляет прямоугольник с внутренней стрелкой, чтобы показать, что перепад давления на ограничителе поддерживается постоянным — это обеспечивает постоянную скорость потока независимо от изменений давления нагрузки, что важно для постоянной скорости вращения цилиндра.

Как идентифицировать и прочитать гидравлический силовой агрегат на схеме

Гидравлический силовой агрегат почти всегда отображается как отдельная сборка, заключенная в пунктирную или штрихпунктирную рамку на схеме. Эта граница говорит вам, что все внутри является частью комплекта HPU — обычно резервуар, один или несколько насосов с первичными двигателями, предохранительный клапан основной системы, сетчатый фильтр на всасывании, фильтр возвратной линии и различные подключения приборов.

Читая схему, включающую HPU, начните с определения границ устройства. Все, что находится за пределами границ, представляет собой компоненты схемы, устанавливаемые на месте. Соединения, проходящие через границу HPU, являются интерфейсами между силовым агрегатом и рабочим контуром — обычно это порт подачи высокого давления (обозначенный P или HP), обратный порт резервуара (обозначенный T или R) и часто сливной порт (обозначенный L или Dr) для внутренних утечек из двигателей и клапанов.

Схема типичных компонентов внутри гидравлического силового агрегата

Хорошо продуманный Схема ГПУ также будет показан электродвигатель с его номинальной мощностью и скоростью, соединение между двигателем и насосом, а также любой разгрузочный клапан или устройство управления компенсатором давления, которое управляет режимом ожидания насоса. В крупных промышленных ТНУ — агрегаты с производительностью насоса 200 литров в минуту и более - часто можно увидеть сдвоенные насосные схемы с чередующейся логикой работы/резервного режима, отображаемой через селекторный или переключающий клапан.

Пошаговый процесс чтения полной гидравлической схемы

Приближение к схеме, которую вы никогда раньше не видели, может оказаться непростой задачей, если вы попытаетесь прочитать ее всю сразу. Следующий процесс надежно работает для схем любого уровня сложности.

Шаг 1 — Ориентируйтесь на общий макет

Прежде чем подробно изучать какой-либо символ, отсканируйте всю схему, чтобы понять ее общую организацию. На большинстве схем источник питания (гидравлический силовой агрегат или автономный насосный агрегат) изображен слева или вверху, а приводы (цилиндры и двигатели) — справа или внизу. Основная линия подачи давления обычно располагается вверху и проходит горизонтально, а обратная линия резервуара проходит параллельно под ней. В нормальных условиях эксплуатации поток обычно движется слева направо или сверху вниз.

Обратите внимание на основную надпись — она идентифицирует машину, номер чертежа, уровень редакции и часто тип жидкости и номинальное давление в системе. Это критический контекст. Система, предназначенная для 250 бар с минеральным маслом Tellus 46 ведет себя совсем иначе, чем система, предназначенная для 420 бар огнестойкой жидкостью на основе эфиров фосфорной кислоты.

Шаг 2 — Определите каждый привод в цепи

Сосчитайте и пометьте на схеме каждый цилиндр, гидравлический двигатель и поворотный привод. Это ваши результаты — компоненты, которые выполняют реальную работу. Понимание того, какую работу необходимо выполнить, дает вам контекст, позволяющий понять, почему клапан и схема управления устроены именно так. Каждый привод будет иметь идентификационный номер или буквенную ссылку, которая связана со списком компонентов или спецификацией материалов в пакете чертежей.

Шаг 3 — Проследите основные напорные и возвратные линии

Следуйте сплошным линиям от выпускного отверстия насоса до каждого привода и обратно в резервуар. Эта кривая показывает физический путь, по которому движется жидкость под давлением в нормальных условиях эксплуатации. Отметьте места, где встречаются точки ветвления. На каждом ответвлении часто присутствует обратный клапан или делитель потока для управления приоритетом между несколькими контурами, работающими одновременно.

Шаг 4. Подробно осмотрите каждый гидрораспределитель.

Для каждого гидрораспределителя определите: сколько положений он имеет, каков путь потока в каждом положении, как он приводится в действие (соленоид, управляющее давление, ручной рычаг) и каково его положение по умолчанию/положение пружинного возврата. Положение по умолчанию сообщает вам, что происходит во время сбоя питания или отсутствия командного сигнала — это важная информация по безопасности для любой машины.

Клапан в отказоустойчивый закрытый Состояние (заблокированный центр) удержит нагрузку на месте в случае потери питания. Клапан в отказоустойчивый открытый (плавающий центр) позволит подвешенному грузу упасть. Это различие имеет важные последствия для безопасности, и его необходимо понимать при чтении схем подъемных или опорных устройств.

Шаг 5 — Проследите пилотную и дренажную линии

Следуйте пунктирным линиям на схеме. Эти линии управляющих сигналов часто раскрывают логику схемы: какой клапан управляет каким другим клапаном, где встроена логика последовательности и где существуют контуры обратной связи по давлению. Во многих схемах используются гидрораспределители с пилотным управлением, в которых пилотное давление поступает из отдельного контура питания пилота, питаемого при пониженном давлении (обычно 30–50 бар ) по сравнению с основным рабочим давлением.

Дренажные линии также важно отслеживать. Компоненты с внутренней утечкой — регулируемые насосы, гидравлические моторы, некоторые пропорциональные клапаны — требуют дренажной линии низкого давления обратно в бак. Если сливная линия засоряется или в ней возникает противодавление выше примерно 5–10 бар , уплотнения вала выйдут из строя. На схеме показано, где находятся эти сливные линии, и подтверждается, что они возвращаются в резервуар отдельно от основной возвратной линии.

Шаг 6. Проверка устройств ограничения давления и устройств безопасности.

Найдите на схеме каждый предохранительный клапан. Главный предохранительный клапан системы в HPU устанавливает максимально допустимое давление в системе. Вторичные предохранительные клапаны на отдельных контурах привода защищают эти конкретные контуры от скачков давления, вызванных нагрузкой. В хорошо спроектированной системе давление срабатывания главного предохранительного клапана должно составлять примерно на 10–15% выше самое высокое рабочее давление, необходимое для любого привода в системе.

Распространенные типы цепей и как их распознать

Гидравлические схемы строятся из относительно небольшого количества повторяющихся схем. Распознавание этих закономерностей на схеме значительно ускоряет чтение и дает немедленное представление о поведении схемы.

Цепи управления скоростью на входе, выходе и стравливании

Контроль скорости цилиндра или двигателя достигается за счет ограничения потока. В входная цепь счетчика Клапан регулирования расхода размещается на линии подачи к приводу — он ограничивает скорость поступления жидкости в привод. В схема выхода счетчика Клапан регулирования потока расположен на обратной линии — он ограничивает скорость выхода жидкости из привода. Измерительный выход предпочтителен для приложений с превышением нагрузки, поскольку он поддерживает положительное противодавление, которое предотвращает утечку нагрузки быстрее, чем насос подает жидкость.

A контур отвода воздуха размещает клапан регулирования расхода на ответвлении, которое отводит часть потока насоса непосредственно в резервуар, а не помещает его в подающую или обратную линию привода. Это более энергоэффективно, поскольку избыточный поток обходит привод при более низком давлении, но обеспечивает менее точное управление скоростью при различных нагрузках.

Регенеративные схемы

Рекуперативная схема представлена на схеме как соединение между портом штокового конца цилиндра и линией питания на конце крышки. Когда гидрораспределитель перемещается для выдвижения цилиндра, обратный поток со стороны штока направляется обратно к концу крышки, а не в резервуар. Это увеличивает скорость выдвижения, поскольку эффективный поток к концу крышки равен потоку насоса плюс обратный поток со стороны штока. Компромиссом является снижение мощности во время рекуперативного хода. Регенеративные схемы используются на этапах подхода к прессу, в скользящих приложениях и в любых ситуациях, когда требуется быстрый ход перед контактом с полной силой.

Цепи удержания нагрузки с использованием противовесных клапанов

Когда на схеме показан уравновешивающий клапан на штоковом отверстии вертикально установленного цилиндра, схема предназначена для предотвращения опускания груза под действием силы тяжести, когда распределительный клапан находится в нейтральном положении или при разрыве линии. Для открытия противовесного клапана требуется пилотный сигнал со стороны подачи, а это означает, что нагрузка может снизиться только тогда, когда насос активно подает давление — нагрузка не может свободно упасть, даже если шланг между клапанным коллектором и цилиндром выйдет из строя. Установочное давление уравновешивающего клапана обычно составляет 1,3 раза максимальное давление, вызываемое нагрузкой, чтобы предотвратить вибрацию и при этом обеспечить контролируемое опускание.

Аккумуляторные цепи

Символ аккумулятора (круг, разделенный изогнутой линией, обозначающей мембрану сепаратора или баллон) указывает на накопление энергии в цепи. Аккумуляторы служат нескольким целям: они могут обеспечивать высокий мгновенный расход для кратковременных срабатываний, не требуя большого насоса, они могут поддерживать давление в системе во время простоев насоса и гасят скачки давления. Когда вы видите аккумулятор на схеме, также найдите предохранительный разгрузочный клапан или схему спускного клапана, которая позволяет сбросить накопленное давление в резервуар перед любыми работами по техническому обслуживанию — это обязательная функция безопасности в любом аккумулированном гидравлическом контуре.

Чтение схем пропорционального и сервоклапана

Пропорциональные клапаны и сервоклапаны отображаются на схемах как символы гидрораспределителей с дополнительными деталями, указывающими на непрерывное переменное позиционирование, а не на дискретное переключение. Пропорциональный распределительный клапан часто изображается как стандартный символ распределительного клапана с пропорциональным соленоидом, обозначенным символом, изображающим регулируемую пружину, или символом, помеченным на бирке словами «пропорциональный» или «PROP». Сервоклапан рисуется аналогично, но часто с символом моментного двигателя и внутренней цепью обратной связи, указывающей на управление положением золотника с обратной связью.

Контуры, в которых используются эти клапаны, обычно представляют собой системы регулирования положения или скорости с замкнутым контуром. На схеме будут показаны датчики обратной связи — датчики линейного положения (LVDT), поворотные энкодеры или датчики давления — с сигнальными линиями, идущими обратно к блоку контроллера. Эти сигнальные линии обычно изображаются тонкими линиями или обозначаются как электрические сигналы, а не как гидравлические линии. Понимание того, какие сигналы являются гидравлическими, а какие электрическими, важно при чтении этих более сложных схем. Блок контроллера может быть изображен в виде простого прямоугольника с обозначенными входами и выходами, а подробная электрическая схема представлена ​​в отдельном наборе чертежей.

Гидравлический силовой агрегат подача контуров сервоклапанов должна обеспечивать исключительно чистую жидкость — обычно Класс чистоты ISO 4406 16/14/11 или выше. — поскольку сервоклапаны имеют внутренний зазор 2–5 микрон и чрезвычайно чувствительны к загрязнению твердыми частицами. На схеме HPU для сервосистем будут показаны высокоэффективные напорные фильтры (абсолютное значение 3–10 микрон) в дополнение к стандартному фильтру возвратной линии.

Как работают номера тегов компонентов и списки ссылок

Каждый компонент на профессиональной гидравлической схеме помечен буквенно-цифровым номером, например V1, V2, CV3, фургон1, КИЛ-A или M1. Эти теги соответствуют списку компонентов (также называемому спецификацией материалов или списком деталей), который отображается либо в области основной надписи чертежа, либо в отдельном документе. В списке компонентов указан производитель, номер модели и основные характеристики каждого помеченного компонента.

При устранении неполадок номер тега — это наиболее эффективный способ найти таблицу данных для конкретного компонента. Если схема показывает, что клапан V3 должен перемещаться, когда соленоид Да3 находится под напряжением, но цилиндр не движется, вы ищете V3 в списке компонентов, чтобы найти точную модель клапана, затем извлекаете таблицу данных, чтобы проверить характеристики электрической катушки, варианты конфигурации золотника и требования к минимальному рабочему давлению.

Распространенные соглашения о тегах, с которыми вы можете столкнуться

• P или PU — Насосный агрегат или гидроагрегат
• M — Электродвигатель или гидромотор (контекст определяет, какой именно)
• V или DCV — Распределительный клапан
• RV — Предохранительный клапан
• CV — Обратный клапан
• ФК или ФКV — Клапан регулирования расхода
• CYL — Цилиндр
• АСС — Аккумулятор
• F или ФЛТ — Фильтр
• ОН — Теплообменник
• Y — Соленоидная катушка (от немецкого «Zugmagnet» или электромеханического обозначения)
• Б или ПС — Реле давления или датчик давления

Использование схем для поиска и устранения неисправностей

most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Диагностика цилиндра, который не выдвигается

Используя схему, проследите путь потока, который должен существовать при подаче команды расширения. Начиная с HPU, проверьте наличие давления в системе. Следуйте по линии к гидрораспределителю — подается ли на соленоид напряжение (проверьте электрическую схему управляющего сигнала)? Если подтверждено, что на соленоид подано напряжение, смещается ли клапан (согласно схеме, давление должно появиться в отверстии крышки цилиндра)? Если давление появляется на конце крышки, но цилиндр не движется, проблема, скорее всего, на стороне возврата — заблокирован обратный путь, заклинивший уравновешивающий клапан или неисправное уплотнение цилиндра, из-за которого жидкость перетекает от конца крышки к концу штока внутри.

Каждый из этих диагностических шагов требует, чтобы вы точно знали, что показано на схеме в каждой точке. Без схемы вы проводите тестирование вслепую.

Определение симптомов загрязнения на схеме

Когда в гидравлической системе возникают проблемы, связанные с загрязнением, схема помогает понять, какие компоненты подвергаются наибольшему риску. Пропорциональные и сервоклапаны с малыми внутренними зазорами выйдут из строя в первую очередь. Индикаторы фильтра, показанные на схеме как индикаторы перепада давления на фильтрующих элементах, срабатывают раньше, чем обычно. На схеме показаны компоненты, критичные к чистоте (обычно с внутренними зазорами менее 10 микрон), чтобы вы знали, на чем сосредоточить внимание при проверке при подозрении на загрязнение.

Чтение схем рядом с гидроагрегатом во время ввода в эксплуатацию

Во время первоначального ввода системы в эксплуатацию схема используется для проверки того, что каждый клапан находится в правильной конфигурации, все настройки давления правильны и каждый путь потока функционирует так, как задумано. Систематический подход включает проверку каждого предохранительного клапана путем создания условия нагрузки, описанного в процедуре ввода в эксплуатацию, и подтверждения того, что система достигает заданного давления сброса — обычно с использованием калиброванного контрольного манометра в контрольной точке, показанной на схеме. HPU обычно сначала вводится в эксплуатацию изолированно, проверяя выходное давление и расход насоса, а затем активируются компоненты контура, монтируемые на месте эксплуатации.

Различия между простыми и сложными схемами мультиактюаторов

Простая одноцилиндровая схема может состоять менее чем из 20 компонентов и уместиться на одном листе формата А3. Сложная система с несколькими приводами, такая как большой пресс с 12 цилиндрами, несколькими ступенями скорости и требованиями к одновременному удержанию нагрузки, может работать с 10 или более листами чертежей с сотнями компонентов. Подход к чтению масштабируется соответствующим образом.

В схемах на нескольких листах каждый лист обычно охватывает одну функциональную зону машины, а перекрестные ссылки показывают, где линия на одном листе соединяется с линией на другом листе. Эти перекрестные ссылки отображаются в виде треугольных или круглых флажков с номером листа и ссылкой на строку — например, «→ SH3/L12», что означает, что линия продолжается на листе 3 в строке 12. Всегда следуйте этим перекрестным ссылкам при отслеживании пути потока, а не предполагайте, что линия, заканчивающаяся флажком, является тупиком.

Большие схемы систем с несколькими приводами часто включают в себя таблица функций или таблица истинности показывая, какие соленоиды находятся под напряжением в каждом режиме работы машины. Эта таблица чрезвычайно полезна для понимания логики системы без необходимости мысленно отслеживать каждое состояние клапана для каждого рабочего состояния. Если такая таблица включена, прочтите ее вместе со схемой — она сжимает логику схемы в легко читаемый формат.

Практические советы по повышению скорости и точности чтения схем

Свободное чтение гидравлических схем — это навык, приобретаемый посредством многократного изучения реальных диаграмм, а не просто запоминания таблиц символов. Следующие привычки значительно ускорят ваше развитие.

• Всегда печатайте схемы достаточно большого размера, чтобы их было удобно читать — А1 или больше для сложных систем. Чтение 20-компонентной схемы на распечатке формата А4 приводит к неправильной идентификации соединений и типов линий.
• Используйте маркер, чтобы обозначить пути потока: один цвет для пути подачи давления, другой для обратного пути, третий для пилотных линий. Это визуальное многослойное представление быстро раскрывает структуру схемы.
• Всегда читайте список компонентов, прежде чем изучать символы. Знание того, что компонент представляет собой «пропорциональный клапан серии Parker D1VW с подпружиненным золотником», расскажет вам о его поведении больше, чем просто символ.
• Если вы встретите незнакомый символ, немедленно найдите его, а не пропускайте. Один неопознанный компонент может сделать непонятной всю подсхему.
• Потренируйтесь, загрузив общедоступные примеры схем от производителей промышленного оборудования — многие из них публикуют учебные схемы для специалистов по техническому обслуживанию. У Bosch Rexroth, Parker Hannifin и Eaton есть образовательные ресурсы с аннотированными примерами схем.
• Читая схему машины, рядом с которой вы стоите, физически обведите трубы и шланги на машине, следуя линиям на схеме. Этот мост между двухмерной диаграммой и трехмерной машиной — самый быстрый способ понять, как схемы представляют реальность.
• Обращайте особое внимание на раздел «Гидравлический силовой агрегат» всякий раз, когда вы читаете новую схему. HPU определяет допустимое давление системы, пропускную способность, стандарт фильтрации и подход к управлению температурным режимом — все это ограничивает возможности остальной части контура.

Большинство профессиональных инженеров-гидравликов достигают уровня комфортной схематической грамотности в течение 3–6 месяцев регулярного ознакомления с реальной системной документацией. Специалисты по техническому обслуживанию, которые ежедневно работают с одним и тем же типом машины, могут очень быстро читать этот конкретный стиль схем внутри 4–8 недель . Ключом к успеху является последовательное активное использование реальных диаграмм, а не пассивный просмотр графиков символов.
