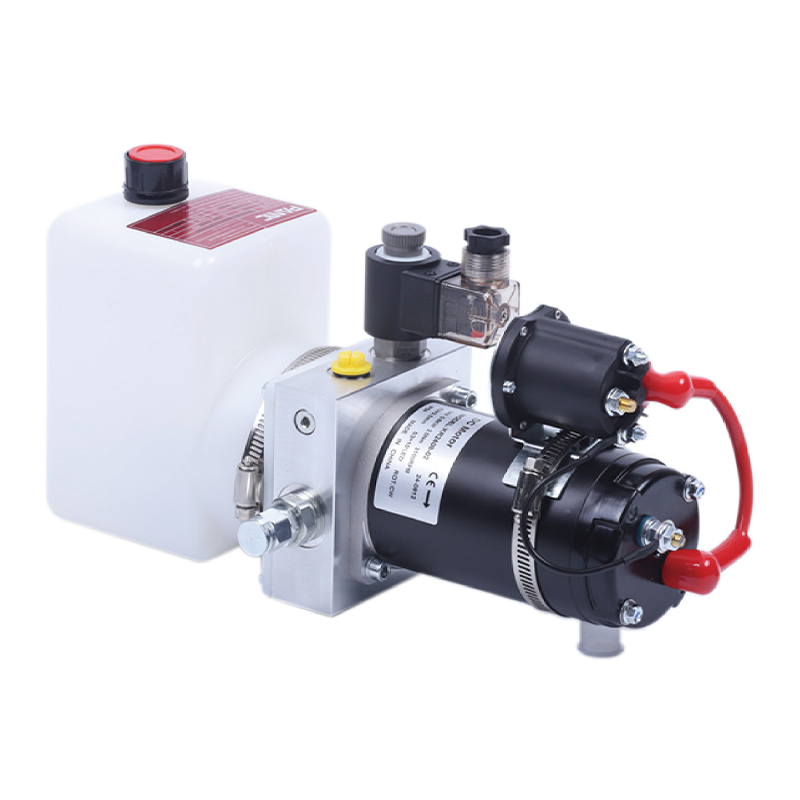

Что такое силовой агрегат? Описание мини-гидравлического силового агрегата

Что такое силовой агрегат? Прямой ответ

Силовой агрегат — это автономная система, которая генерирует, хранит и подает энергию жидкости под давлением для привода цилиндров, двигателей и других исполнительных механизмов. В большинстве промышленных контекстов этот термин относится к гидравлический силовой агрегат (ГПУ) — комплекс, объединяющий насос с электрическим или приводом от двигателя, резервуар для жидкости, клапаны, фильтры и компоненты управления в один интегрированный узел. Когда оборудование масштабируется для ограниченного пространства, мобильных платформ или настольных задач, его обычно называют Мини-гидравлический блок питания .

В отличие от стандартной гидравлической системы, в которой насос, двигатель и резервуар установлены как отдельные компоненты на раме машины, силовая установка объединяет все в один предварительно протестированный модуль. Это означает, что покупатель получает один номер детали, одну схему подключения и одну монтажную площадь вместо того, чтобы разрабатывать всю схему с нуля.

Короче говоря: силовая установка — это «машинное отделение» любой гидравлической системы, а мини-гидравлическая силовая установка — это то же самое машинное отделение, построенное достаточно мало, чтобы поместиться внутри шкафа управления, мобильной тележки или компактной базы машины.

Этот термин иногда широко используется в разных отраслях, что помогает отделить его от смежных понятий. Гидравлический силовой агрегат — это не то же самое, что источник питания (который подает электрический ток, а не силу жидкости) и не то же самое, что автономный насос (у которого нет резервуара, клапанов и логики управления, необходимых для независимой работы). Настоящий силовой агрегат — это полноценная, готовая к работе подсистема — подключите ее к сети, подсоедините шланги — и она готова к работе.

Поскольку в определении основное внимание уделяется интеграции, а не размеру, одна и та же основная идея масштабируется от 200-тонной прессовой станции до портативного ручного насоса, используемого для гибки труб на рабочей площадке. Что меняется в этом диапазоне, так это упаковка, сложность управления и рабочий цикл, а не основополагающий принцип.

Основные компоненты внутри Мини-гидравлический блок питания

Каждый энергоблок, независимо от размера, имеет одни и те же базовые строительные блоки. Что меняется с мини-гидравлической силовой установкой, так это масштаб, конструкция корпуса и уровень интеграции.

1. Двигатель и насос в сборе.

Компактный электродвигатель — обычно от От 0,5 до 5 л.с. для мини-агрегатов против 10 л.с. и выше для стандартных промышленных агрегатов — напрямую подключается к шестеренчатому, лопастному или поршневому насосу. Шестеренчатые насосы доминируют в мини-сегменте, поскольку они недороги, устойчивы к загрязнениям и просты в обслуживании. Муфта двигатель-насос обычно имеет прямой привод, чтобы минимизировать занимаемую площадь, избегая ремней или редукторов, которые увеличивают длину и увеличивают количество точек обслуживания.

2. Резервуар (Танк)

Резервуар хранит гидравлическую жидкость, рассеивает тепло и позволяет воздуху и загрязнениям отделяться. Мини-юниты часто используют танки между 1 и 10 литров по сравнению с 40 литрами в стандартных агрегатах, поэтому управление температурным режимом и выбор жидкости имеют большее значение в небольших масштабах. Перегородки внутри резервуара используются даже при небольших объемах, чтобы замедлить возврат жидкости и дать возможность увлеченному воздуху выйти до того, как жидкость будет втянута обратно в насос.

3. Направляющие и предохранительные клапаны

Электромагнитные направляющие клапаны контролируют путь потока к приводу, а предохранительные клапаны защищают систему от избыточного давления. В мини-агрегатах это часто клапаны картриджного типа, установленные непосредственно на корпусе насоса для экономии места. Такой подход к использованию коллектора также уменьшает количество внешних шланговых соединений, что снижает количество потенциальных точек утечек, что является значительным преимуществом для оборудования, которое вибрирует или перемещается во время работы.

4. Фильтрация

Поскольку мини-системы имеют более узкие зазоры и меньшие отверстия, фильтрация становится еще более важной. Фильтр возвратной линии с размером частиц 10–25 микрон является стандартной практикой для предотвращения преждевременного износа прецизионных компонентов. В некоторых конструкциях в качестве вторичного уровня защиты добавляется сетчатый фильтр на всасывании, особенно в устройствах, в которых жидкость часто доливается в пыльных условиях.

5. Интерфейс управления

Манометры, реле давления и все чаще встроенные датчики для мониторинга состояния на основе Интернета вещей дополняют пакет, позволяя операторам отслеживать производительность, не открывая устройство. В более продвинутых мини-агрегатах небольшой программируемый контроллер может автоматически управлять разгоном, временем выдержки и заданными значениями давления, устраняя необходимость для оператора вручную контролировать манометр во время каждого цикла.

6. Корпус и монтажная рама

Поскольку экономия места является главной целью мини-агрегата, корпус спроектирован так же, как и любой гидравлический компонент. Обычно используются рамы из алюминия или стали с покрытием, выбранные для баланса веса и жесткости, с монтажными отверстиями, расположенными в соответствии со стандартными размерами тележки, шкафа или панели, используемыми в целевой отрасли.

Стандартный силовой агрегат и мини-гидравлический силовой агрегат

Выбор между полноразмерным и мини-силовым блоком зависит от требований к мощности, рабочего цикла и доступного места для установки. В таблице ниже суммированы практические различия, которые покупатели оценивают чаще всего.

Ни один из форматов не является универсально «лучшим» — стандартный силовой агрегат остается правильным выбором для прессов непрерывного действия с большой нагрузкой и крупного мобильного оборудования, в то время как мини-гидравлический силовой агрегат является правильным выбором, когда необходима сила, но окружающее оборудование, бюджет или рабочий цикл не могут оправдать полноценную промышленную установку.

Типы насосов, используемые внутри мини-гидравлических агрегатов

Насос является сердцем любого силового агрегата, и выбор типа насоса напрямую влияет на стоимость, уровень шума, эффективность и допустимое давление. В мини-сегменте доминируют три дизайна.

Шестеренчатые насосы остаются выбором по умолчанию для большинства мини-гидравлических агрегатов, поскольку они хорошо переносят незначительное загрязнение жидкости и их недорогая замена. Лопастные насосы выбираются, когда уровень шума вызывает беспокойство, например, в лабораториях или в помещениях, прилегающих к офису. Поршневые насосы появляются в мини-агрегатах более высокого класса, где требования к давлению превышают то, что может надежно выдерживать шестеренный насос, хотя и при заметно более высокой удельной стоимости.

Как жидкость течет через систему

Понимание пути потока облегчает последующую диагностику проблем. В типичном мини-гидравлическом агрегате последовательность действий выглядит следующим образом:

1. Жидкость забирается из резервуара через всасывающий фильтр во вход насоса.
2. Насос создает давление в жидкости и подталкивает ее к гидрораспределителю.
3. Клапан направляет поток к приводу (цилиндру или гидромотору) в требуемом направлении.
4. Избыточное давление сбрасывается через предохранительный клапан обратно в бак, защищая уплотнения и шланги.
5. Возвратная жидкость проходит через фильтр возвратной линии перед повторным попаданием в резервуар, готовая к следующему циклу.

Поскольку в мини-блоке расстояние между трубопроводами между компонентами очень короткое, потери давления из-за трения в трубопроводе минимальны — одно из практических преимуществ компактной интегрированной конструкции. Более короткие участки также означают меньшее количество фитингов, что, в свою очередь, уменьшает количество точек, в которых уплотнение может со временем выйти из строя.

В агрегатах с пропорциональными клапанами или клапанами с сервоприводом путь потока добавляет контур обратной связи: датчик давления сообщает фактический выходной сигнал обратно контроллеру, который точно настраивает положение клапана в реальном времени, а не полагается на фиксированную настройку сброса давления. Это все чаще встречается в мини-устройствах, используемых в прецизионном зажиме или на испытательных стендах, где повторяемость усилия более важна, чем исходная скорость.

Где используются мини-гидравлические агрегаты

Мини-гидравлические силовые агрегаты появляются везде, где инженерам нужна гидравлическая сила, но нет места или бюджета для полноценной промышленной системы. Общие приложения включают в себя:

• Подъемные столы, гидроборты и ножничные подъемные механизмы на транспортных средствах доставки
• Доклевеллеры и малое погрузочно-разгрузочное оборудование
• Мобильные гидравлические инструменты, такие как портативные обжимные устройства, прессы и съемники.
• Автоматизированные испытательные стенды и лабораторные моделирующие стенды
• Компактные ячейки автоматизации, роботизированные захваты и зажимные станции
• Сельскохозяйственное оборудование и малые коммунальные автомобили
• Подъемники для инвалидных колясок и оборудование для обеспечения доступности в общественном транспорте
• Небольшое морское палубное оборудование, такое как компактные лебедки и системы помощи рулевому управлению.

Все эти приложения объединяет необходимость высокая сила в маленькой упаковке — то, что электрические линейные приводы не всегда могут сравниться по той же цене, особенно когда нагрузка большая, но движение короткое и нечастое.

Основные характеристики, которые следует проверить перед покупкой

Выбор правильного силового агрегата зависит от соответствия технических характеристик приводу и рабочему циклу, который он будет обслуживать. Перед размещением заказа покупатели должны подтвердить следующее:

Выбор подходящего устройства: рабочий пример

Расчеты размеров часто пугают покупателей деталей, но этот процесс следует последовательной, повторяемой схеме. Рассмотрим небольшой подъемный стол, требующий 2000 кг подъемной силы через цилиндр диаметром 40 мм.

1. Рассчитайте площадь цилиндра: при диаметре цилиндра 40 мм эффективная площадь поршня составляет примерно 12,6 см².
2. Разделите требуемую силу на площадь поршня, чтобы найти необходимое давление — в данном примере примерно 1590 фунтов на квадратный дюйм.
3. Добавьте запас прочности в 15–20 %, доведя целевое рабочее давление примерно до 1800–1900 фунтов на квадратный дюйм.
4. Определите желаемое время хода цилиндра, чтобы рассчитать требуемую скорость потока — для более быстрого подъема требуется более высокий поток и, следовательно, более мощный насос или более высокая скорость двигателя.
5. Перекрестно сверяйте результат с опубликованной кривой производительности производителя, а не с одним номером спецификации, поскольку реальная производительность зависит от вязкости жидкости и температуры.

Тот же пятиэтапный подход применяется при определении размеров подъемного стола, небольшого пресса или мобильного гидравлического инструмента — меняются только входные числа.

Методы технического обслуживания, продлевающие срок службы

Поскольку мини-гидравлическая силовая установка использует меньший объем жидкости, она, как правило, более чувствительна к загрязнениям и нагреву, чем крупная промышленная система. Несколько привычек существенно влияют на продолжительность жизни:

Замена жидкости и отбор проб

В небольших резервуарах жидкость циркулирует чаще по сравнению с их объемом, поэтому окисление и накопление твердых частиц происходят быстрее. Многие бригады технического обслуживания берут пробу жидкости каждые 500–1000 часов работы и полностью заменяют ее по фиксированному графику, не дожидаясь видимого ухудшения качества.

Замена фильтра

Засоренный возвратный фильтр заставляет предохранительный клапан работать сильнее и повышает внутреннюю температуру. Замена фильтрующих элементов с интервалом, указанным производителем, а не только при срабатывании индикатора загрязнения, помогает избежать незапланированных простоев.

Проверка уплотнений и шлангов

Поскольку мини-агрегаты часто используются в передвижном или подверженном вибрации оборудовании, фитинги следует проверять на предмет просачивания или ослабления чаще, чем на стационарном промышленном насосе. Простая ежемесячная визуальная проверка каждого фитинга и шланга выявляет большинство утечек до того, как они перейдут в поломку.

Тепловой мониторинг

При небольшом объеме жидкости температура быстро повышается при постоянной нагрузке. Поддержание температуры жидкости ниже 60°С (140°Ф) в большинстве систем на основе минеральных масел помогает сохранить вязкость и целостность уплотнений.

Проверка креплений и вибрации

Устройства, установленные на передвижном оборудовании, испытывают постоянную вибрацию, которая со временем может ослабить монтажные болты и электрические соединения. Периодическая проверка момента затяжки монтажного оборудования — это недорогая привычка, которая предотвращает износ насоса, связанный с несоосностью.

Распространенные проблемы и практические решения

Факторы стоимости, которые следует учитывать

Цена на мини-гидравлический силовой агрегат зависит не только от мощности двигателя. Покупателям, оценивающим котировки, следует рассматривать следующие факторы затрат одновременно, а не сравнивать только основные цены:

• Тип насоса — шестеренные насосы самые экономичные, поршневые насосы дороже.
• Конфигурация клапана — пропорциональные и сервоклапаны стоят дороже, чем электромагнитные клапаны с фиксированным включением/выключением.
• Материал и отделка корпуса — антикоррозийные покрытия увеличивают стоимость, но продлевают срок службы на открытом воздухе.
• Включенные приборы — датчики давления и цифровые дисплеи повышают цену за единицу, но сокращают время устранения неполадок в будущем.
• Документация по сертификации и испытаниям — заводские приемочные испытания увеличивают время и стоимость выполнения работ, но снижают риск ввода в эксплуатацию на объекте.

Несколько более высокие первоначальные затраты на фильтрацию, датчики или защиту от коррозии часто окупаются за счет меньших затрат на техническое обслуживание в течение срока службы устройства, особенно в суровых условиях или в мобильных условиях.

Рекомендации по установке

Даже хорошо изготовленный мини-гидравлический агрегат будет работать хуже, если он установлен неправильно. Несколько практик последовательно предотвращают ранние проблемы:

Монтажная ориентация

Точно следуйте указаниям производителя — многие небольшие резервуары полагаются на гравитационное всасывание, а установка устройства под углом может привести к истощению впускного отверстия насоса и вызвать кавитацию.

Прокладка шлангов

Старайтесь, чтобы шланги были как можно более короткими и прямыми, а также избегайте крутых радиусов изгиба, которые ограничивают поток или создают точки напряжения, которые преждевременно выходят из строя под воздействием вибрации.

Электроснабжение

Проверьте напряжение, фазу и потребляемый ток двигателя в соответствии с фактическим напряжением питания в точке установки — проводка недостаточного сечения является частой причиной нежелательных отключений двигателя на вновь установленных устройствах.

Первоначальная заливка и прокачка жидкости

Медленно заполните и выполните несколько полных ходов привода без нагрузки перед вводом агрегата в эксплуатацию, позволяя захваченному воздуху выйти из системы, а не вызывать в дальнейшем неустойчивую или задержку реакции привода.

Соображения безопасности

Гидравлические системы хранят энергию под давлением, и небольшая площадь не снижает этот риск. Некоторые правила техники безопасности применимы специально к компактным силовым агрегатам:

• Всегда полностью сбрасывайте давление в системе перед отсоединением любого фитинга, даже на мини-агрегатах низкого давления.
• Держите руки и инструменты подальше от точек защемления, создаваемых цилиндрами и рычагами, приводимыми в движение устройством.
• Проверьте настройки предохранительного клапана после замены любого компонента, поскольку неправильно настроенный предохранительный клапан может привести к тому, что давление превысит номинальные параметры шланга или фитинга.
• Используйте только совместимую жидкость — смешивание несовместимых гидравлических жидкостей может привести к ухудшению качества уплотнений и вызвать непредвиденные утечки.
• Четко обозначьте точки аварийного отключения на мобильных или установленных на тележках устройствах, где с оборудованием могут взаимодействовать несколько операторов.

Вопросы окружающей среды и утилизации жидкостей

Небольшие объемы резервуара делают замену жидкости в мини-гидравлической силовой установке относительно недорогой, но сама жидкость по-прежнему требует надлежащего обращения. Использованное гидравлическое масло следует собирать и утилизировать через лицензированного переработчика, а не выбрасывать вместе с обычными отходами. Для применений, работающих вблизи источников воды, линий пищевой промышленности или экологически чувствительных зон, вместо стандартного минерального масла часто используются биоразлагаемые гидравлические жидкости на основе сложных эфиров, что обеспечивает небольшое увеличение затрат за снижение экологического риска в случае утечки.

Тенденции, определяющие конструкцию энергоблоков в 2026 году

В нынешнем поколении компактного гидравлического оборудования можно увидеть несколько конструктивных изменений:

Меньшие занимаемые площади, более высокая плотность

Интеграция коллектора продолжает сокращать физический размер мини-гидравлического агрегата, в то время как номинальные значения расхода и давления остаются стабильными, что в основном обусловлено спросом со стороны мобильных и робототехнических приложений, где каждый сантиметр пространства имеет значение.

Мониторинг состояния в стандартной комплектации

Датчики давления и температуры, которые когда-то были дополнительными дополнениями, все чаще встраиваются в качестве функций по умолчанию, что позволяет планировать профилактическое обслуживание вместо оперативного ремонта.

Энергоэффективное соединение двигателей

Приводы с регулируемой скоростью в сочетании с двигателями меньшего размера заменяют установки с фиксированной скоростью во многих новых конструкциях мини-блоков питания, сокращая потребление энергии на холостом ходу в агрегатах, которым полная мощность требуется только периодически.

Модульная, удобная в обслуживании конструкция

В новых мини-агрегатах все чаще используются модульные картриджные клапаны и сменные корпуса фильтров, которые можно обслуживать без слива всего резервуара, что сокращает время простоя, связанное с плановым техническим обслуживанием.

Выбор подходящего мини-гидравлического агрегата для вашего проекта

Вместо того, чтобы начинать с размера двигателя, большинство опытных покупателей отталкиваются от требований привода:

• Рассчитайте усилие, необходимое для привода, затем преобразуйте его в необходимое давление в зависимости от размера отверстия цилиндра.
• Определите желаемую скорость цикла, чтобы установить минимальную скорость потока.
• Добавьте запас прочности примерно 15–20 % как по давлению, так и по расходу, чтобы учесть потери в линии и будущие изменения нагрузки.
• Прежде чем окончательно определиться с формой резервуара и размещением двигателя, подтвердите доступное место для установки и ориентацию.
• Подберите электроснабжение к объекту — для многих мобильных приложений требуются мини-блоки с питанием от постоянного тока, а не от переменного.
• Подтвердите, что производитель может поставлять запасные комплекты уплотнений и фильтрующие элементы на месте, чтобы избежать длительных сроков выполнения будущего технического обслуживания.

Выполнение этих шагов перед обращением к поставщику обычно сокращает цикл предложения и позволяет избежать дорогостоящего изменения размера после установки.

Часто задаваемые вопросы

В чем разница между силовым агрегатом и силовым агрегатом?

Эти два термина обычно используются как взаимозаменяемые в гидравлической промышленности. «Силовой блок» более распространен в европейской терминологии, а «силовой агрегат» используется более широко в Северной Америке — оба описывают один и тот же интегрированный насос, двигатель, резервуар и клапан в сборе.

Может ли мини-гидравлический агрегат работать от аккумулятора?

Да. Многие мини-блоки разработаны с использованием двигателей постоянного тока 12 В или 24 В специально для мобильного оборудования и оборудования с батарейным питанием, такого как подъемные ворота транспортных средств и портативные инструменты, где питание переменного тока недоступно.

Как долго работает типичный мини-блок питания?

При правильном обслуживании и фильтрации жидкости большинство агрегатов, работающих в легких и средних режимах, надежно работают в течение от 5000 до 10000 часов перед капитальным ремонтом компонентов, хотя фактический срок службы во многом зависит от рабочего цикла и чистоты жидкости.

Какую гидравлическую жидкость следует использовать в малом силовом агрегате?

Выбор жидкости зависит от рабочей температуры и применения. Минеральное гидравлическое масло общего назначения (ISO VG 32 или 46) подходит для большинства промышленных применений внутри помещений, а биоразлагаемые или огнестойкие жидкости выбираются для экологически чувствительных или высокотемпературных условий.

Достаточно ли мощный мини-блок, чтобы заменить стандартный блок питания?

Это полностью зависит от требуемой силы и расхода. Мини-агрегат может соответствовать номинальному давлению стандартного агрегата или превосходить его, но его меньшая производительность и меньший резервуар означают, что он лучше подходит для периодических задач, а не для непрерывной работы в тяжелых условиях.

Как правильно определить размер резервуара?

Обычное эмпирическое правило заключается в том, чтобы размер резервуара примерно в два-три раза превышал номинальный расход насоса в минуту, что дает жидкости достаточно времени для охлаждения и высвобождения увлеченного воздуха перед рециркуляцией.

Можно ли использовать мини-блок питания на открытом воздухе?

Да, при условии, что устройство имеет соответствующую степень защиты и выбранная жидкость соответствует ожидаемому диапазону температур окружающей среды. Устройства, предназначенные для использования на открытом воздухе или при промывке, обычно имеют герметичные разъемы и устойчивые к коррозии корпуса.

Что заставляет мини-блок питания перегреваться?

Перегрев чаще всего вызван недостаточным размером резервуара по сравнению с рабочим циклом, частично забитым фильтром, неоднократно пропускающим жидкость через предохранительный клапан, или работой в окружающей среде с более высокой температурой, чем рассчитано устройство.

Требуют ли мини-гидравлические агрегаты специального обучения для работы?

Основные операции просты, но персонал должен быть обучен безопасным процедурам сброса давления, обращению с жидкостями и действиям по блокировке перед выполнением любого технического обслуживания в соответствии с собственным руководством по эксплуатации оборудования.

Как часто следует заменять гидравлическую жидкость?

Интервалы замены зависят от типа жидкости и условий эксплуатации, но многие программы технического обслуживания предусматривают полную замену жидкости каждые 1000–2000 часов работы, дополняя ее периодическим отбором проб для выявления раннего загрязнения.
