Каково направление цепи масла во время работы гидравлического энергосистема?

Вообще говоря, вся гидравлическая система очень проста. Ниже кратко введет схему масляной цепи и принцип работы гидравлической системы.

Гидравлический насос управляется двигателем для завершения всасывания масла и подачи гидравлической системы с необходимыми условиями работы. Гидравлический насос здесь представляет собой компонент мощности гидравлической системы, которая обеспечивает давление масла на всю систему.

Масло под давлением на выходе гидравлического насоса непосредственно достигает входа в управляющий клапан через масляную трубу. Конечно, на масляном баке обычно есть экран фильтра (который отфильтровывает примеси с обеих сторон). Управляющий клапан обычно представляет собой многопоставленный направленный клапан, и только многопользовательный клапан может соответствовать движению нескольких приводов в системе. Вы говорите о электромагнитном направленном клапане. Принцип электромагнитного направленного клапана такой же, как у ручного направленного клапана, но метод управления отличается. Направление электромагнитного направленного клапана опирается на электромагнит. Как вы сказали, если электромагнитный направленный клапан имеет порты ABPT 4, то есть 4 порта. Если электромагнитный направленный клапан имеет две позиции, то есть два направленных положения, например, первым направленным положением является расширение гидравлического цилиндра, а второе направленное положение - это ретракция гидравлического цилиндра. Таким образом, этот электромагнитный направленный клапан представляет собой четырехэлектромагнитный направленный клапан с двумя позициями.

Гидравлическое масло попадает через P -порт электромагнитного направленного клапана, а направленное управление электромагнитным направленным клапаном достигается путем энергии электромагнитного железа. Если он переключается на первую позицию, то есть P через A, и если гидравлический цилиндр хочет двигаться, B должен быть подключен к T, чтобы сформировать проход. Контролировать расширение гидравлического цилиндра. Если мы переключимся на вторую реверсирующую позицию, изменяется только связь между каждым нефтяным портом, и принцип одинаков. P подключен к B, A подключен к T., чтобы контролировать отвод гидравлического цилиндра.

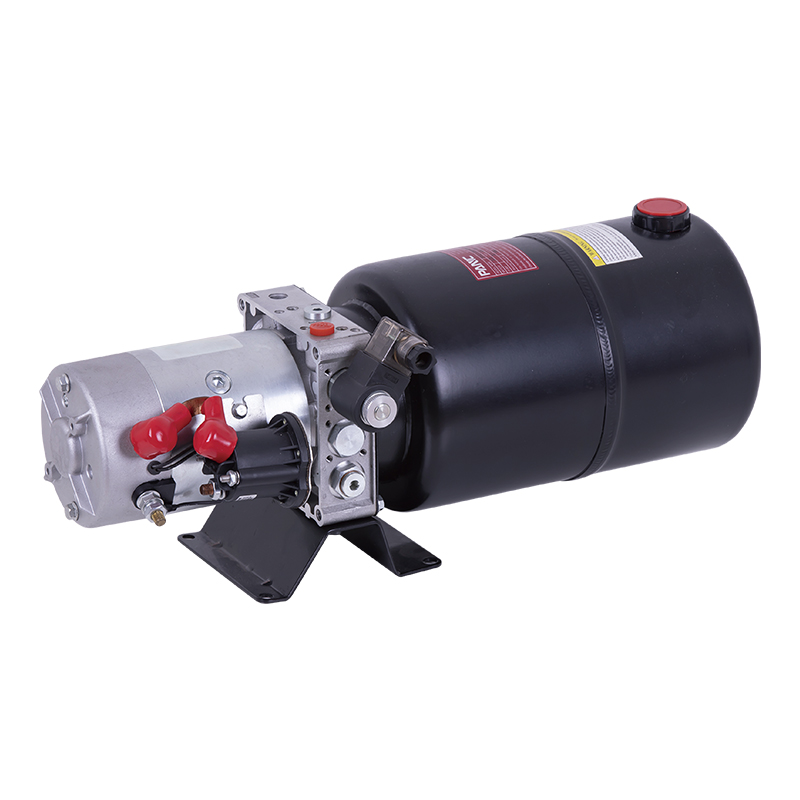

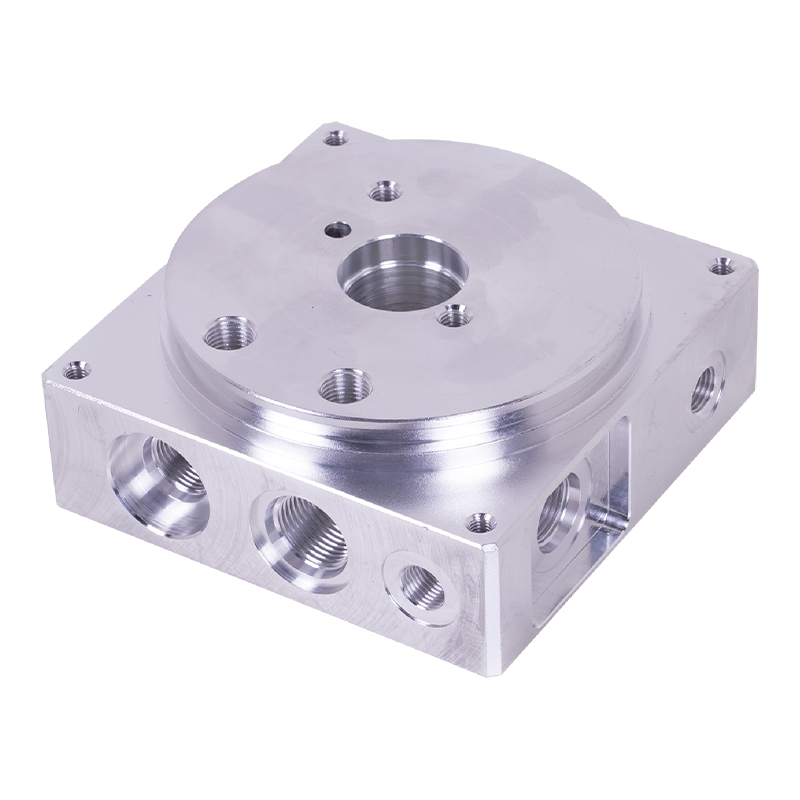

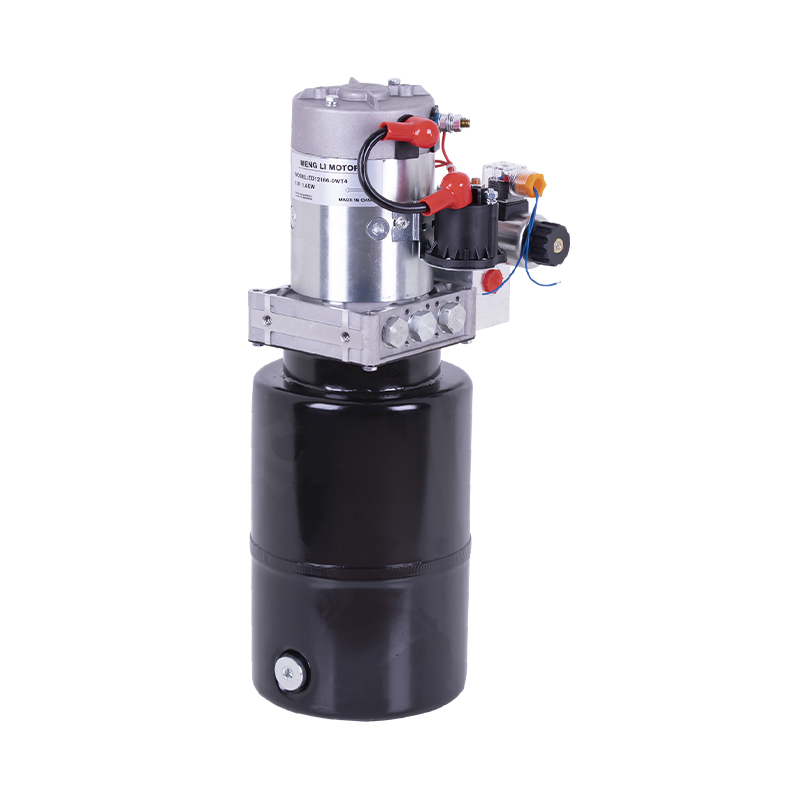

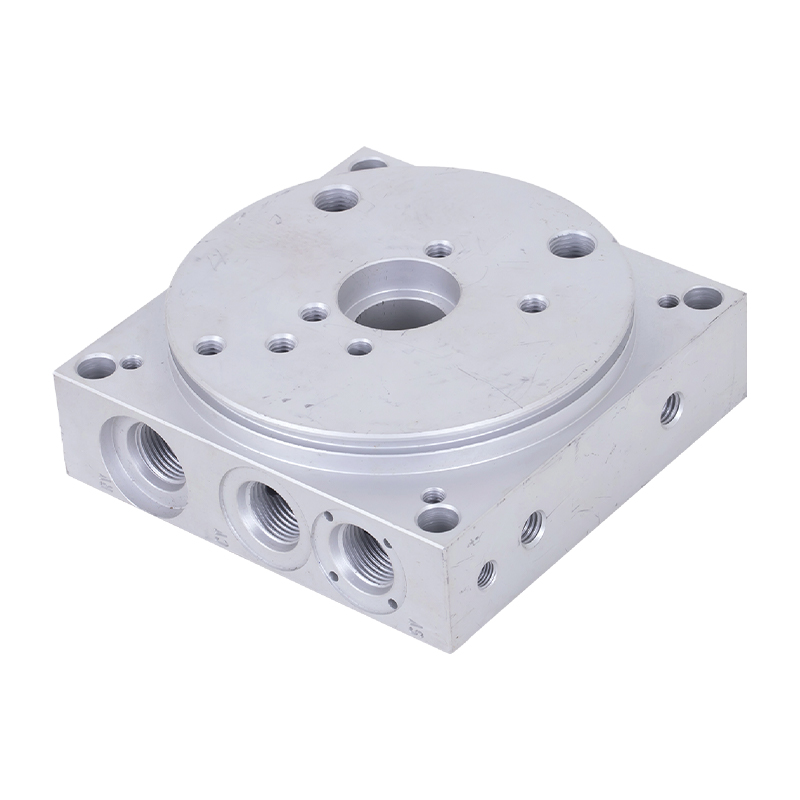

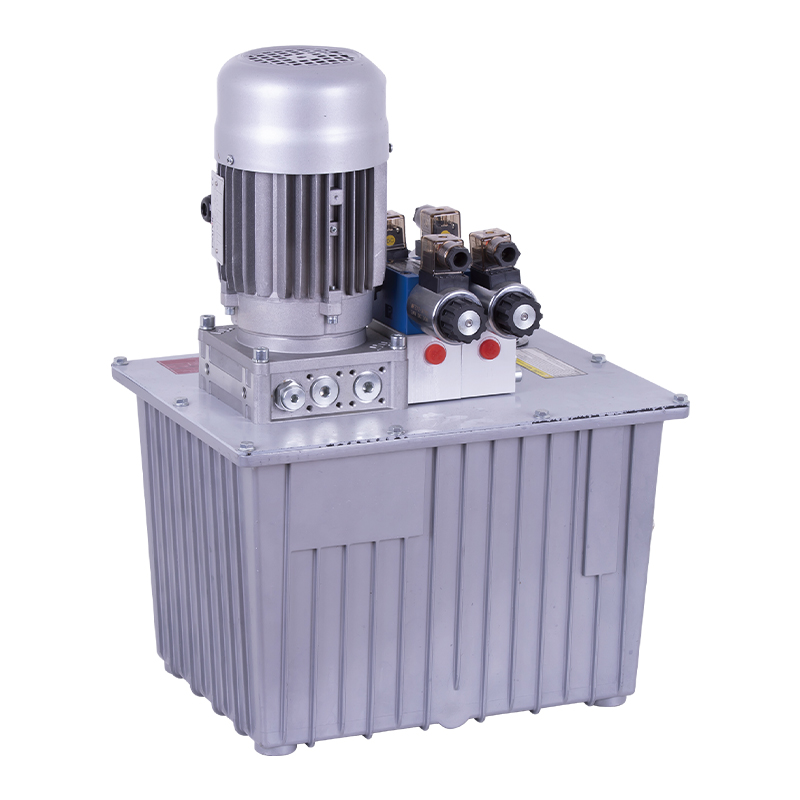

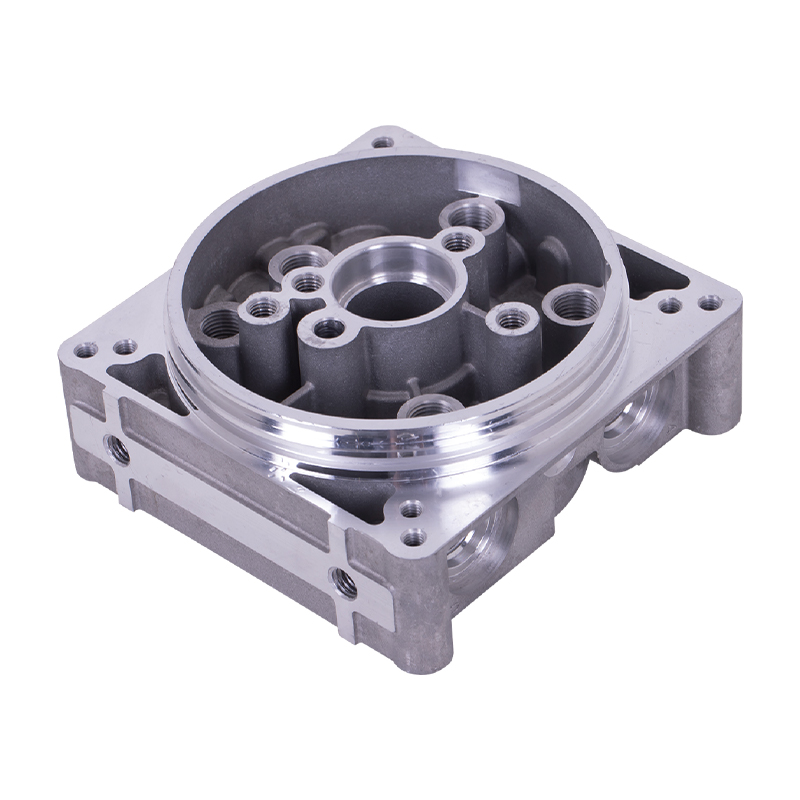

Если на блоке масляной цепи есть PTAB, то ваш привод должен быть подключен к блоку цепи масла. Электромагнитный направленный клапан имеет четыре масляных порта ABPT, которые должны быть подключены к ABPT на блоке масляной цепи, чтобы добраться до камеры стержней и камеры без стержня гидравлического цилиндра через находную трубу масла на блоке масла.

Небольшой AB, который вы упомянули, должны быть подключены к AB электромагнитного направленного клапана, а затем резьмовой к более крупной масляной трубе, а затем подключены к гидравлическому цилиндру. На блоке масляной цепи должен быть порт PT, потому что масляный порт электромагнитного направленного клапана относительно невелик, а электромагнитный направленный клапан должен быть зафиксирован на блоке цепи масла, поскольку резьба выхода насоса будет относительно большим. Если он маленький, скорость потока будет недостаточно, поэтому он подключен к электромагнитному направленному клапану, уменьшая резьбу.

блок -схема:
Выходная насоса масла - впускной входной залив масляной цепи P1- Электромагнитный впускной клапан P - направление A или B - Гидравлический цилиндр с или без камеры стержней - возвращаемое масло с или без стержней - a или b - электромагнитный направленный клапан T -kance - T -oil на цепи масла. .
